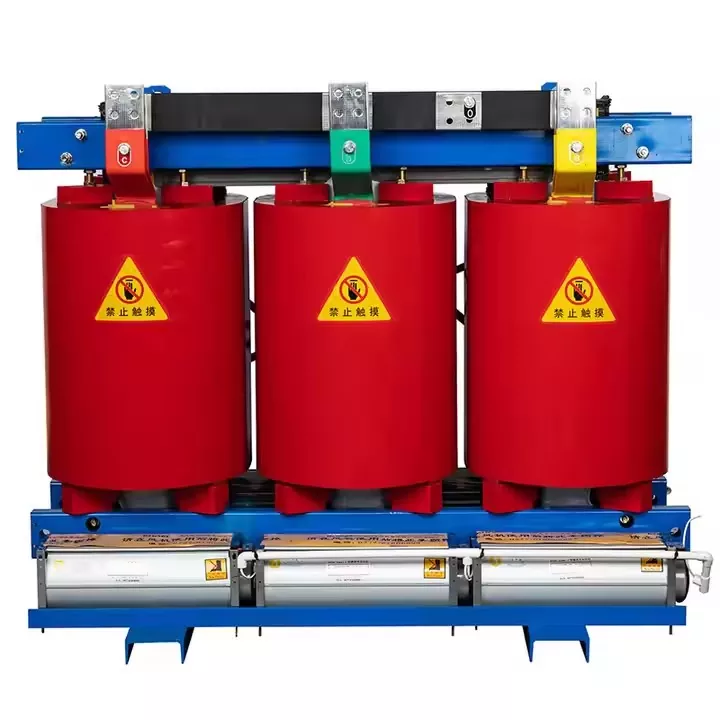

定期テストは各変圧器の品質チェックです。すべての変圧器は定期的なテストを受けます。基本性能が設計要件を満たしていることを確認することが目的です。
巻線比と電圧ベクトルの関係テストは、各巻線の巻線比を検証するために使用されます。また、フェーズシーケンス構成、つまり接続グループもチェックします。作業者はテストに巻数比ブリッジを使用します。低圧側に三相または単相の電圧を印加し、高圧側の端子の電圧を測定します。位相角も分析されます。
巻線の DC 抵抗テストは、ワイヤ接続、はんだ付け、およびタップ チェンジャーの接点をチェックするために使用されます。温度上昇計算と故障診断のための初期データを提供します。この作業は、マイクロオーム計または DC 抵抗テスターを使用して実行できます。測定は各タップ位置で行われます。公平な比較のために、結果は同じ温度値に変換されます。
インピーダンス電圧および負荷損失テストでは、短絡インピーダンスを測定します。また、巻線抵抗や漂遊効果によって生じる負荷損失も追跡します。このテストは定格電流で実行されます。この情報は、短絡電流とシステムの運用コストを見積もるのに役立ちます。手順は次のとおりです。 1 つの巻線 (通常は低電圧巻線) を短絡します。もう一方の巻線に低い電圧を加えます。電流を定格値までゆっくりと増加させます。この時点の電圧値をインピーダンス電圧として記録します。同時に電力値を負荷損失として記録します。
無負荷損失および無負荷電流試験では、コアの磁化特性をチェックします。これには、定格電圧および周波数でのヒステリシス損と渦電流損が含まれます。コアの製造品質と珪素鋼板の品質を評価します。 1 つの巻線に定格電圧を印加します。もう一方の巻線は開いたままにしておきます。入力電力を測定して無負荷損失を測定します。同時に無負荷電流を確認します。
絶縁抵抗および吸収率試験は、対地絶縁を含む巻線間の主な絶縁性能を評価するために使用されます。さらに、断熱材内の湿気や汚染も検出できます。このテストは、メガオーム計やサイリスタベースのテスタなどの絶縁抵抗テスタで実行できます。抵抗は、設定された時点 (15 秒と 60 秒など) で測定されます。測定結果は吸水率と呼ばれるもので、断熱材の乾燥度を反映します。
電源周波数耐電圧試験は、主絶縁材の短期強度を確認するために使用されます。このテストは電源周波数の過電圧下で実行され、絶縁材料の全体的な性能を検証することを目的としています。試験中は定格値を大幅に上回る交流電圧が印加されます。たとえば、35kV のデバイスに 85kV が 1 分間印加されます。試験場所は、巻線と接地の間、または巻線の両端にあります。ブレークダウンやフラッシュオーバーが発生しなければ、テストは合格 (合格) とみなされます。
絶縁抵抗および吸収率試験は、対地絶縁を含む巻線間の主な絶縁性能を評価するために使用されます。さらに、断熱材内の湿気や汚染も検出できます。このテストは、メガオーム計やサイリスタベースのテスタなどの絶縁抵抗テスタで実行できます。抵抗は、設定された時点 (15 秒と 60 秒など) で測定されます。測定結果は吸水率と呼ばれるもので、断熱材の乾燥度を反映します。
タイプテストでは、モデルのサンプルユニットに対する包括的なチェックが行われます。これらは、設計が計画されたすべての動作条件に耐えられることを示しています。
●温度上昇試験 温度上昇試験により、巻線、オイル、コアの温度上昇が制限値内に収まっていることを確認します。このテストは、長期的な熱安定性を検証するために定格負荷の下で実行されます。短絡法では巻線に定格電流損失が発生します。これは負荷条件をシミュレートします。加熱プロセスは平衡に達するまで継続され、通常は数時間かかります。油温を直接測定します。巻線の平均温度上昇は抵抗法を使用して計算されます。
● 雷インパルス試験 雷インパルス試験は、雷の過電圧が絶縁体に及ぼす影響をシミュレートします。突然の高電圧ストレスに耐えるデバイスの能力をテストします。標準的な雷サージはインパルス発生器を使用して印加されます。これらのサージは 1.2 ワット、約 50 マイクロ秒続きます。全波およびチョッパー サージは、巻線端子に影響を与えるために使用されます。絶縁損傷を検出するために波形の変化が記録されます。
騒音レベル測定＆外部電源周波数耐電圧試験
外部電源周波数耐電圧試験は、外部コンポーネントに焦点を当てています。これには、ブッシングと高電圧巻線の接地が含まれます。テストは、湿気の多い空気条件または汚染された空気条件下で行われます。屋外環境では、充電部と接地部の間に高周波電圧が印加されます。
ユーザーのニーズや特別な設定に基づいて、より詳細な検査を行うための特別なテストを実行できます。これらのテストは、特定の要件または条件に従って補足的に行われます。
騒音レベルの測定は、無負荷および負荷動作中の騒音を追跡するために使用されます。都市部や住宅地など、音に敏感な場所に最適です。
短絡耐力試験は、機械的強度と構造の弾力性を検証するために使用されます。これは、突然の故障によって発生する巨大な電磁力に耐えます。実験室または認証センターでは、短絡テストの片側に電圧が印加されます。短絡電流は反対側に印加されます。電流は定格の数十倍に達します。テストは、2 秒などの設定時間保持されます。 ● ゼロシーケンス インピーダンス測定: ゼロシーケンス インピーダンス測定により、系統地絡保護のためのデータが得られます。安定性の計算にも役立ちます。
周波数応答解析により、巻線特性曲線が生成されます。これにより、輸送や使用後の位置ずれや緩みなどの隠れた機械的変化を検出できます。
これらすべてのテストは厳格なガイドラインに従っており、この階層システムはコンポーネントからユニット全体までを検査します。製造中の欠陥を除去します。起動前にパフォーマンス情報をユーザーに提供します。継続的な検査とメンテナンスの基準を設定します。このアプローチでは、トランスライフサイクル全体を通して。
