コンパクト変電所またはプレハブ変電所とも呼ばれるボックス型変電所は、中圧 (MV) 開閉装置、配電変圧器、および低圧 (LV) 配電機器を単一の耐候性エンクロージャ内に統合した、工場で組み立てられた事前テスト済みのユニットでこの需要に応えます。従来の変電所の建物が不要なため、ボックス型変電所は準備されたスラブに設置され、通電され、従来のアプローチに必要な時間のほんの一部で稼働を開始できます。
鹿高電力株式会社 は、中国を拠点とするボックス型変電所の大手専門会社で、ヨーロッパ型 (IEC 規格) とアメリカン型 (ANSI/IEEE 規格) の両方の製品を提供しています。同社の工場直接モデル、複数規格への準拠、強力なカスタム エンジニアリング能力により、世界中の EPC 請負業者、公益事業者、産業開発者、再生可能エネルギー プロジェクト オーナーにとって信頼できる OEM および卸売パートナーとなっています。
このホワイト ペーパーでは、ボックス型変電所の包括的な技術的および商業的分析 (製品分類、エンジニアリング原則、性能ベンチマーク、アプリケーション ガイダンス、規格準拠、調達決定方法論) を提供します。これは、電気エンジニア、プロジェクト マネージャー、調達専門家、および技術的意思決定者のための参考文書として意図されています。
世界の電力消費量は、産業の拡大、都市人口の増加、電気自動車の導入、分散型再生可能エネルギー源の統合により、2035 年まで年間 2.4 ～ 3.1% で増加すると予測されています。従来の変電所建設方法は、恒久的な土木構造物、許可期限の延長、大規模な設置作業員を必要とし、現代のプロジェクト実施に求められるスピードや柔軟性とますます相容れなくなってきています。
その一方で、電力会社や規制当局からの安全性と信頼性への期待は高まり続けています。不適切な環境保護による機器の故障、露出した通電部によるアークフラッシュ事故、従来の機器からの油汚染などの事象はすべて、より統合され、工場でテスト済みの密閉型配電アーキテクチャへの移行を推進しています。
世界のコンパクト/ボックス型変電所市場は、2023 年に約 135 億米ドルと評価され、2030 年まで 7.2 ～ 8.5% の CAGR で成長すると予想されています。主な成長ベクトルは次のとおりです。
| 地域 | 2023年の価値 | 2030年の予測 | CAGR | キードライバー |
|---|---|---|---|---|
| アジア太平洋地域 | 54億米ドル | 98億米ドル | 8.9% | 工業化、RE |
| ヨーロッパ | 31億米ドル | 51億米ドル | 7.4% | 送電網の最新化 |
| 北米 | 26億米ドル | 42億米ドル | 7.1% | 老朽化したインフラの代替 |
| 中東・アフリカおよびラテンアメリカ | 24億米ドル | 45億米ドル | 9.4% | 電動化プログラム |
表 1 — 地域別の世界のボックス型変電所市場、2023 ～ 2030 年
A ボックス型変電所(コンパクト変電所、プレハブ変電所、またはパッケージ変電所とも呼ばれます) は、工場で完全に組み立てられ、テスト済みの配電ユニットであり、単一の耐候性エンクロージャ内に 3 つの機能コンポーネントが統合されています。
工場での組み立てにより、出荷前に内部ケーブル配線、バスバー接続、保護リレー設定、およびコンポーネント間のインターフェースが完了、テスト、検証されることが保証されます。現場での作業は、土木基礎の準備、MV/LV ケーブルの終端、接地、および通電に減ります。
ボックス型変電所は、さまざまなエンジニアリングの伝統と地域の標準の好みを反映して、大きく 2 つの設計ファミリーに分類されます。
| 寸法 | ヨーロピアンタイプ | アメリカンタイプ |
|---|---|---|
| 標準 | IEC 62271、IEC 60076-11 | ANSI/IEEE C57、C37シリーズ |
| MVスイッチング | 真空CBまたはSF₆スイッチギヤ | ヒューズ+ロードブレークスイッチ(LBS) |
| トランス | 乾式（推奨）または油浸式 | 油浸（標準） |
| 対象地域 | ヨーロッパ、中国、中東、アジア太平洋、アフリカ | 北米、ラテンアメリカ、アジアおよびアフリカの一部 |
表 2 — ヨーロッパ型とアメリカ型: 最上位の分類
欧州タイプのボックス変電所は、溶融亜鉛メッキまたはステンレス鋼の筐体内にモジュール式の 3 コンパートメント レイアウトを採用しています。高圧開閉装置、変圧器、低圧配電の 3 つの区画は内部隔壁によって物理的に分離されており、アーク故障を封じ込め、隣接するセクションの電源を切ることなくメンテナンスのために独立したアクセスが可能になります。

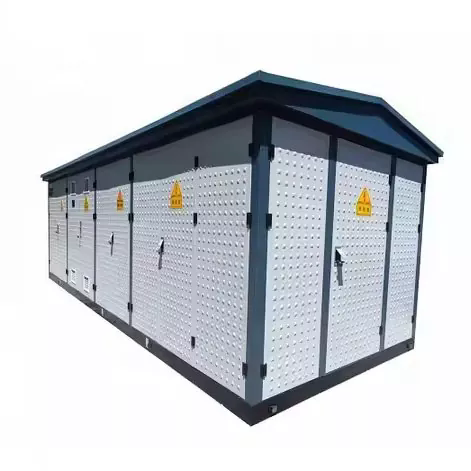

図1 — ヨーロッパ型ボックス変電所
MV コンパートメントには、供給トポロジー (ラジアルまたはリング フィーダー) に応じて、リング メイン ユニット (RMU) または個別の MV パネルが収容されます。次の 2 つの主要な開閉装置テクノロジーが採用されています。
| テクノロジー | 説明 |
|---|---|
| 真空遮断器 (VCB) | 真空遮断器ボトル内の故障電流と負荷電流を遮断します。高い耐久性 (10,000 回以上の動作サイクル)、迅速な障害除去 (<50 ミリ秒)、SF6 フリーを実現しており、環境規制の下でますます好まれています。 |
| SF₆ ガス絶縁開閉装置 (GIS) | 消弧と絶縁に六フッ化硫黄ガスを使用しています。非常にコンパクトで信頼性が高い。注: SF₆ は強力な温室効果ガス (GWP ~23,500) であり、その使用は EU および他の地域での環境規制の強化の対象となります。 |
| リングメインユニット（RMU） | 工場で密閉されたガス絶縁 (SF6 または真空) スイッチング デバイスで、ロード ブレーク スイッチと保護ヒューズがコンパクトな金属密閉ユニットに組み込まれています。リングフィーダ分配ネットワークに最適です。 |
MV スイッチギヤは、過電流 (ANSI 51)、地絡 (ANSI 51N/67N)、指定されている差動保護など、必要な保護機能をすべて備えています。 IEC 62271-200 準拠により、人員保護のためのアーク障害分類 (IAC — 内部アーク分類) が保証されます。
欧州タイプの変電所の変圧器ベイには、油浸ユニットも使用されますが、鋳造樹脂乾式変圧器 (SCB シリーズ) が最も一般的に収容されます。ヨーロッパ型変電所における乾式変電所の好まれる傾向は、都市部、商業施設、および屋内に近接した施設にとって重要な防火上の利点と一致しています。主な特徴:
LV コンパートメントには、送電フィーダ上のモールドケース回路ブレーカー (MCCB) または開放型気中回路ブレーカー (ACB)、エネルギー計測、力率補正コンデンサ (オプション)、およびリモート監視と SCADA 統合用のインターフェイスを備えたメイン LV 配電盤が収納されています。バスバー システムは、IEC 61439 に準拠した適切な短絡耐性定格を備えた定格電流に合わせたサイズになっています。
| パラメータ | 仕様範囲 |
|---|---|
| 定格容量 | 100 kVA – 2,500 kVA (標準);最大6,300 kVA 特殊 |
| MV 電圧クラス | 6kV、10kV、20kV、35kV |
| LV出力電圧 | 0.4 kV (3P+N)、カスタム利用可能 |
| MV切替器 | 真空CB / SF₆ RMU / ロードブレークスイッチ |
| トランスの種類 | 乾式キャストレジン（推奨）または油浸 |
| 短絡定格 | 16 kA / 20 kA / 25 kA (1 秒) — IEC 62271 に準拠 |
| 保護クラス | IP33D規格; IP44 / IP54 (強化エンクロージャ付き) |
| 周囲温度 | -25 °C ～ +40 °C 標準。 -40 °C の北極バージョンも利用可能 |
| 高度 | 標準1,000mまで。最大 4,000 m までのディレーティングバージョン |
| 適用規格 | IEC 62271-202、IEC 60076-11、IEC 61439-1、GB/T 17467 |
| スマートグリッドの統合 | IEC 61850通信インターフェースが利用可能。 SCADA対応 |
表 3 — 欧州タイプのボックス変電所: 参考となる技術仕様
American Type (パッドマウント変電所またはループフィード変電所とも呼ばれる) は、三角形または線形の内部レイアウトが特徴で、MV スイッチング コンパートメントと LV 計測/配電セクションにはそれぞれ正面と側面からアクセスでき、油入変圧器は中央のベイを占めています。外側のエンクロージャは通常、不正行為防止の南京錠可能なドアを備えた厚手の塗装スチール製キャビネットで、コンクリートパッド上の地上設置用に設計されています。

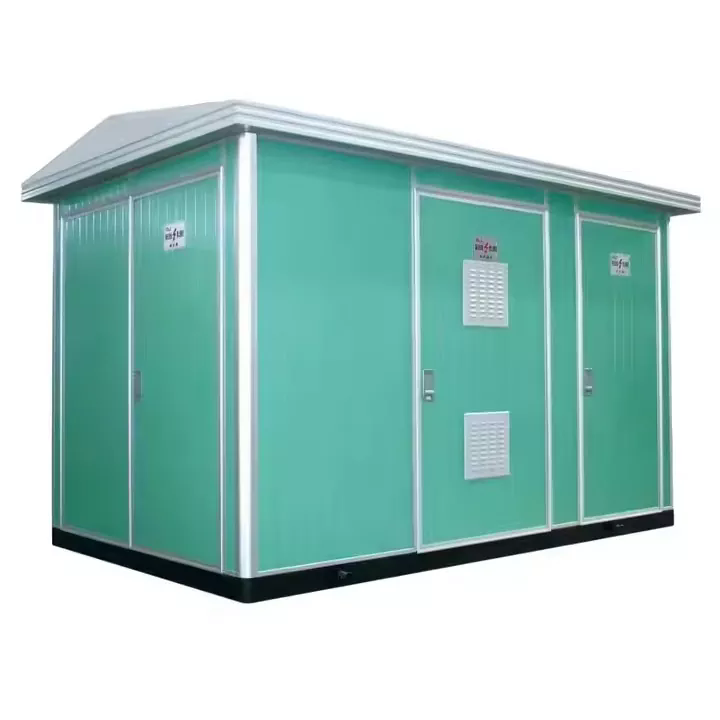

図 2 — アメリカン型ボックス変電所
アメリカンタイプはヨーロピアンタイプに比べてシンプルで経済的なMVスイッチング構成を採用しています。標準的な構成は次のとおりです。
この構成は、シンプルさ、費用対効果、信頼性の魅力的な組み合わせを提供します。複雑な保護電子機器がないため、メンテナンスの負担と専門的なスキルの要件が軽減され、技術的労働力のインフラストラクチャが限られている分野でのアプリケーションに最適です。
アメリカ型の変電所の変圧器は、常に油浸され、密閉された (保守剤を使用しない) ユニットです。完全密閉設計によりオイルへの水分の侵入が防止され、絶縁劣化の主な原因が排除されます。主な特徴:
アメリカ型の変電所の LV セクションは比較的単純で、通常はメイン ブレーカーまたはヒューズ付き断路器、エネルギー メーター ソケット、および出力 LV フィーダの接続で構成されています。より高度な LV 配電 (複数の発信フィーダ、力率補正、リモート監視) を組み込むこともできますが、標準構成ではあまり一般的ではありません。
| パラメータ | 仕様範囲 |
|---|---|
| 定格容量 | 75 kVA – 2,500 kVA (標準); 3,750 kVA+ 特別設計 |
| MV 電圧クラス | 5kV、15kV、25kV、35kV（ANSIクラス） |
| LV出力電圧 | 120/240 V (単相)、208Y/120 V、480Y/277 V、またはカスタム |
| MV切替器 | Bay-O-Net / 電流制限ヒューズ + ロードブレークスイッチ |
| トランスの種類 | 油入密閉型（ONAN） |
| 囲い | 厚手のスチール、粉体塗装/ポリウレタン塗装。改ざん防止 |
| 保護クラス | NEMA 3R 規格 (雨およびみぞれに耐性)。 NEMA 4X オプション |
| デッドフロントデザイン | はい - タッチセーフ MV ケーブル終端用のエルボ コネクタ |
| 適用規格 | ANSI/IEEE C57.12.26、C57.12.28、NEMA TR1、GB/T 17467 |
| ループフィード | 標準 — 2 つの入力 MV ケーブル位置 (ループフィード対応) |
表 4 — 米国型ボックス変電所: 参考となる技術仕様
どちらの製品タイプも、コンパクトなプレハブ配電という基本的な目的は満たしていますが、設計哲学、保護機能、ライフサイクル コスト プロファイル、および最適なアプリケーション環境は大きく異なります。以下の表は、テクノロジー選択の決定をサポートするための構造化された比較を示しています。
| 基準 | ヨーロピアンタイプ | アメリカンタイプ |
|---|---|---|
| MV保護 | リレーによる完全なCB保護。高度な障害識別 | ヒューズベース。よりシンプルで制限された障害ゾーンの選択性 |
| トランス | 乾式タイプが好ましい — 防火性があり、メンテナンスの手間がかからない | 油浸 — 堅牢、コスト効率が高く、実証済み |
| 資本コスト | より高い (アメリカと比較して 15 ～ 30% のプレミアム) | 低価格 - 予算に制約のあるプロジェクトにとって経済的 |
| スマートグリッド対応 | 優れた — IEC 61850、SCADA、リモートコントロール | 基本 — ネイティブの知能は限られています。アップグレード可能 |
| 火災安全 | 優れた（乾式変圧器、F1 防火クラス） | 良い — 密閉されたオイル設計。火災予防措置が必要 |
| メンテナンス | 非常に少ない - 乾式タイプでオイルメンテナンスが不要 | 中程度 - 定期的なオイル状態の監視 |
| インストール | もう少し複雑です。専門家の試運転 | シンプル、高速 - 分散導入に最適 |
| 過負荷耐性 | 良好 (強制空冷オプションあり) | 優れた — 大きな油熱量 |
| 一次規格 | IEC 62271-202 / GB/T 17467 | ANSI/IEEE C57.12.26 / C57.12.28 |
表 5 — ヨーロッパ型とアメリカ型のボックス変電所: 包括的な比較
どちらのタイプも普遍的に優れているわけではありません。ヨーロッパ タイプは、優れた保護インテリジェンス、火災安全性、スマート グリッドの拡張性を高いコストで提供し、都市、商業、規制環境に最適です。アメリカン タイプは、工業団地、郊外送電網、予算重視のプロジェクトに優れたコスト効率と導入の簡素性を提供します。
エンクロージャは内部電気機器の防御の第一線であり、長期的な信頼性の重要な要素となります。 Lugao パワーボックス変電所は、製品タイプと環境仕様に応じて次の構造階層を使用します。
| 材質の種類 | 説明 |
|---|---|
| 溶融亜鉛メッキ (HDG) 鋼 | すべての標準ユニットのベースライン構造。亜鉛コーティングにより優れた耐食性が得られます。一般的な産業環境や都市環境に適しています。最小亜鉛層: ISO 1461 に従って 85 μm。 |
| 304 / 316L ステンレス鋼 | 沿岸、海洋、化学、または高湿度の用途向けに仕様化されています。 316L グレードは優れた耐塩化物性を備えています。洋上風力プロジェクト変電所の標準。 |
| アルミニウム合金筐体 | 重量制限や輸送物流上の制約がある現場向けの軽量オプション。陽極酸化表面仕上げにより、塗装しなくても耐食性が得られます。 |
| GRP/FRP複合材 | 非磁性、非導電性の筐体を必要とする用途向けのガラス強化ポリマーのオプション (MRI スイート、敏感な電子環境など)。 |
固体粒子および水に対するエンクロージャの保護は、IP コード (IEC 60529) によって定義されています。 Lugao の標準および強化された保護レベルは次のとおりです。
| IPクラス | 保護レベル | 代表的な用途 |
|---|---|---|
| IP33D | 防塵/雨 (15° スプレー) からの保護 | 標準屋外設置、一般気候 |
| IP44 | 全方向からの防滴性能 | 沿岸地域、熱帯多雨地帯 |
| IP54 | 防塵+防滴 | 粉塵の多い工業環境、砂漠気候 |
| NEMA 3R | 雨とみぞれ（ANSI/NEMA規格） | 北米/ANSIプロジェクト用のアメリカンタイプ |
表 6 — Lugao Power が提供するエンクロージャ IP/NEMA 保護クラス
断熱材の早期劣化を防ぎ、定格温度制限内での動作を保証するには、エンクロージャ内の効果的な熱管理が不可欠です。鹿皋変電所では以下を採用しています。
適用される国際規格および国内規格への準拠は任意ではありません。これは、プロジェクトの承認、公共事業相互接続協定、保険適用、および長期の法的責任保護の基礎です。 Lugao Power 製品は、ヨーロッパとアメリカの両方のタイプの製品に適用される規格の完全なマトリックスに従って設計、製造、テストされています。
| 標準 | 体 | 範囲 |
|---|---|---|
| IEC 62271-202 | IEC | 高電圧/低電圧プレハブ変電所 — 欧州タイプの主要な設計標準。 |
| IEC 60076-11 | IEC | 乾式電源変圧器 - 防火性能、気候/環境クラス、絶縁。 |
| IEC 62271-1 / -100 / -200 | IEC | 交流開閉装置の共通仕様。 AC サーキットブレーカー;交流金属密閉開閉装置。 |
| IEC 61439-1 / -2 | IEC | 低電圧開閉装置および制御装置アセンブリ - LV 配電盤の設計およびテスト。 |
| ANSI/IEEE C57.12.26 | IEEE | パッド取り付け油入単相配電変圧器の要件 — 米国型。 |
| ANSI/IEEE C57.12.28 | IEEE | パッド取り付け機器エンクロージャの完全性 - ANSI の機械的性能とセキュリティ。 |
| GB/T 17467 | SAC | 高圧/低圧プレハブ変電所に関する中国の国家規格 (IEC 62271-202 に相当)。 |
| CE (LVD + EMC) | 欧州連合 | EU/EEA市場に投入される製品には必須です。低電圧指令およびEMC指令への適合を実証します。 |
| CCC(3C) | CNCA | 中国強制認証 — 中国国内市場で販売される規制対象の電気製品に必要です。 |
表 7 — 規格準拠マトリックス: 鹿澳電力ボックス変電所
国際プロジェクト用に調達する場合は、RFQ 文書に該当する規格を常に指定し、認定された第三者機関 (KEMA、TÜV、SGS、CESI など) からの検証可能な型式試験証明書を要求してください。 Lugao Power は、すべての標準製品ラインの現行型式試験レポートと認証文書を管理し、標準納品文書パッケージの一部としてコピーを提供します。
ボックス型変電所は、非常に多様な用途に導入されています。次のセクションでは、製品タイプの選択、主要なエンジニアリング要件、およびそれぞれに関連する Lugao の機能に関する具体的なガイダンスとともに、主要なアプリケーション セグメントの概要を説明します。
地方公共団体や都市部の配電会社は、スペースが不足し、美観、騒音、安全性の要件が厳しい都市環境内で、ボックス変電所を使用して 10 ～ 35 kV から 0.4 kV への最終変電を行っています。一般的な導入シナリオには、地下室、地上のキオスクの位置、立体駐車場や建物の地下などが含まれます。
工業団地や大規模な製造キャンパスには、高い負荷率と厳しい電力品質要件を伴う、モータードライブ、プロセス加熱、圧縮空気、HVAC などのさまざまな負荷に対応できる、信頼性が高く、迅速に展開可能な配電インフラストラクチャが必要です。
実用規模の太陽光発電および風力エネルギープロジェクトには、多数の昇圧変電所が必要です（通常、10/35 kV コレクタネットワークへの 0.69 kV インバータ出力）。これらのプロジェクトの経済性とスケジュールは、機器のコストと設置スケジュールに非常に影響されます。どちらの分野でも、ボックス変電所は従来の変電所建設に比べて決定的な利点があります。
空港、港湾、地下鉄/鉄道システム、スタジアム、データセンター、水処理施設などの主要なインフラ開発には、明確に定義された可用性と保守性の要件を備えた信頼性の高い一次配電が必要です。ボックス変電所は、サイト配電ネットワーク内のプライマリ配電ポイントおよびセカンダリ変電所として機能します。
建設プロジェクト、災害復旧活動、大規模なイベント、軍事配備にはすべて、ポータブルで迅速に配備可能な配電インフラストラクチャが必要です。スキッドマウントまたはトレーラーマウントのボックス変電所は、最小限の設置場所の準備で完全な配電機能を提供します。
| ステップ | 活動 | 主な質問と考慮事項 |
|---|---|---|
| 1 | 負荷と容量を定義する | 総負荷 (kVA)、需要率、15 ～ 20 年間の負荷増加予測は?予想されるピーク需要時に 70 ～ 80% の負荷に対応するサイズ。 |
| 2 | 電圧レベルの決定 | 使用可能なMV電源電圧は?必要な LV 配電電圧?負荷の安定性のために電圧レギュレーション (OLTC) は必要ですか? |
| 3 | サイトと環境の評価 | 屋内ですか、それとも屋外ですか？周囲温度範囲、高度、湿度、汚染レベル (塩分、塵埃、化学薬品)?スペースの制約? |
| 4 | 製品タイプの選択 | 防火優先→ヨーロッパ（乾式）。予算の制約/簡易保護→アメリカ人。スマートグリッド/オートメーション→ヨーロッパ。 |
| 5 | 規格の指定 | プロジェクトの管轄区域に対する必須の基準を特定します。 RFQ で必要な認証マーク (IEC、ANSI、CE、CCC など) を指定します。 |
| 6 | TCO を評価する | 総所有コスト: 資本コスト + 資本化された無負荷損失 + 資本化された負荷損失 + 耐用年数にわたる保守コストを比較します。 |
表 8 — 6 段階のボックス変電所選択フレームワーク
| 次の場合はヨーロッパタイプを選択してください… | 次の場合はアメリカンタイプを選択してください… |
|---|---|
| – 屋内、都市部、または居住中の建物の近くに設置する – 防火規定により、油が充填された機器は禁止されています –スマートグリッド/SCADAの統合が必要です – 高度な保護識別が指定されています –最小限のメンテナンスが最優先です – 設置場所が高湿度または腐食性雰囲気にさらされている場合 –IECプロジェクト管轄（ヨーロッパ、中国、中東、アフリカ） |
–プロジェクトの予算には制約がある –迅速な展開が重要です –用途は工業用、郊外用、または田舎の屋外用です。 –過負荷耐性は重要です –総合専門技術者による簡単操作 –ループフィードMVネットワークトポロジーを使用 – ANSI/IEEE プロジェクトの管轄区域 (南北アメリカ、アジアの一部) |
表 9 — クイック選択ガイド: ヨーロピアン タイプとアメリカン タイプ
Lugao Power またはボックス変電所サプライヤーに見積依頼書 (RFQ) を発行する場合は、次の技術データを提供または要求する必要があります。
鹿高電力株式会社は、中国を拠点とする変圧器およびボックス型変電所の専門メーカーであり、国内および国際市場向けの配電機器の設計、エンジニアリング、供給に専念しています。同社の唯一の製品焦点により、一般的な電気機器サプライヤーには真似できない深い技術力と製造品質の一貫性が可能になります。
Lugao は、国際的な電気ブランドの OEM パートナーとして、また世界中の EPC 請負業者、公益事業者、産業開発業者への直接卸売りサプライヤーとして活動しています。工場からの直接供給により、販売代理店のマージンが排除され、一貫した品質、直接のエンジニアリング アクセス、および顧客への信頼できる配送パフォーマンスが保証されます。

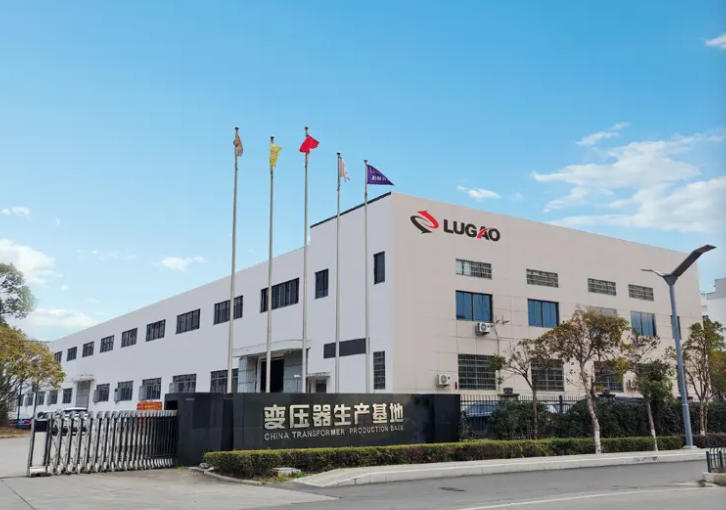

図3 — Lugao Power Co., Ltd.の製造施設
| 製品 | 利用可能なバリエーション | 容量範囲 |
|---|---|---|
| ヨーロッパ型ボックス変電所 | VCB / SF₆ RMU / LBS + 乾式またはオイルトランス | 100kVA～6,300kVA |
| アメリカンタイプボックス変電所 | ヒューズ+LBS、ループフィード、パッドマウント、油入変圧器 | 75 kVA – 3,750 kVA+ |
| 乾式配電変圧器 | SCBシリーズ、キャスト樹脂、F1耐火クラス | 30kVA～10,000kVA |
| 油入変圧器 | S11/S13/S15シリーズ、ONAN/ONAF/OFAF | 30kVA～50,000kVA |
| カスタム/OEM変電所 | フルエンジニアリングサービス、カスタム寸法と評価 | プロジェクトごとの仕様 |
表 10 — Lugao 電力製品ポートフォリオの概要
| アドバンテージ | 説明 |
|---|---|
| 専門的な焦点 | Lugao のすべてのエンジニアリング リソース、テスト施設、製造プロセスは、変圧器および変電所製品に特化しています。無関係な製品ラインにわたって専門知識が希薄化することはありません。 |
| 複数の規格への準拠 | IEC、ANSI/IEEE、GB、CE、および CCC の認証を受けた製品。リエンジニアリングを行わずに、世界中のほぼすべてのプロジェクト管轄区域での展開が可能になります。 |
| カスタムエンジニアリング | 社内の設計チームは、非標準の電圧、異常な容量、特殊な筐体素材、極端な気候設計、スマート グリッドの統合など、完全なカスタマイズを提供します。 |
| 工場直販価格 | 販売代理店のマージンを排除することで、販売ネットワークを通じて購入した同等の製品と比較して、構造上のコストが 15 ～ 25% 向上します。 |
| 実証済みの信頼性 | 製品は、継続的な全負荷、高湿度、高温、塩霧、および砂漠の塵の条件下での動作向けに設計および検証されています。 |
| OEM パートナーシップ | ホワイトラベル供給を必要とする国際ブランドの顧客向けに、カスタム銘板、ドキュメント、パッケージングを含む完全な OEM 機能を提供します。 |
Lugao Power は、ボックス変電所と変圧器をアジア太平洋、中東、アフリカ、ヨーロッパ、南北アメリカのプロジェクトに輸出しています。同社のマルチスタンダードコンプライアンスポートフォリオと、国際物流、税関書類、現地電力会社の承認要件に関する経験により、国境を越えたプロジェクト供給の信頼できるパートナーとなっています。
Lugao Power の製造およびエンジニアリング業務は、ISO 9001 原則に準拠した品質管理システム (QMS) によって管理されており、材料調達から配送、販売後のサポートまで製品ライフサイクル全体をカバーしています。 QMS には、すべての重要な製造プロセス、サプライヤーの認定、工程内検査、不適合管理、および校正された試験装置のメンテナンスに関する文書化された管理手順が含まれています。
すべての鹿皋ボックス変電所は、納入前に次のような包括的な定期テスト プログラムを受けます。
| テスト | 規格/合格基準 |
|---|---|
| MV 誘電体 (AC 耐性) | IEC 62271-1 / ANSI C37: 定格絶縁レベルで 1 分間適用 - フラッシュオーバーなし |
| LV電源周波数耐性 | IEC 61439-1: 定格絶縁レベルごとに適用 - フラッシュオーバーなし |
| 変圧器の定期テスト | IEC 60076-1: 巻線抵抗、電圧比、短絡インピーダンス、無負荷損失、負荷損失 |
| 絶縁抵抗 | IEC 60076 / IEC 62271 による — 抵抗は 2,500 V DC で測定。工場ベースラインとの比較 |
| 保護リレーの機能テスト | すべての保護機能はリレー調整設定に対してテストされています。移動時間が確認されました |
| 連動機能試験 | すべての機械的および電気的インターロックが検証され、誤ったスイッチング シーケンスが防止される |
| 外観および寸法検査 | すべてのコンポーネント、ラベル、ケーブルマーキング、および接続が承認された図面に対して検証されています |
| 油サンプル（油入ユニット） | IEC 60296: 絶縁耐力、水分含有量、酸性度のテストおよび認証済み |
表 11 — 鹿羚ボックス変電所の定期テストプログラム
重要な注文の場合、または顧客の要望に応じて、Lugao Power は自社施設での立会いによる工場受け入れテスト (FAT) を手配します。 FAT中、顧客のエンジニアまたは任命された検査担当者は、出荷を承認する前に、すべての日常的な電気試験に立ち会い、材料およびコンポーネントの証明書を確認し、寸法適合性を検証し、品質文書を検査し、銘板の精度を確認することがあります。テストデータ、校正記録、および検査官の承認を含む完全な FAT テストレポートは、納品ドキュメントパッケージの一部として提供されます。
