13.8KV MV HV 配電用空気絶縁開閉装置

配電用の 13.8KV MV HV 空気絶縁開閉装置は、信頼性の高い高圧電力制御と保護を目的に設計されています。モジュール構造、高強度金属筐体、安全インターロックシステムにより、安定した動作と容易なメンテナンスを実現します。 LUGAO のカスタム構成、柔軟なフィーダー拡張、および厳格な製造基準により、設置のリスクを軽減しながら、さまざまな配電要件を満たします。

お問い合わせを送信

製品説明

鹿皓は、中国の空気絶縁開閉装置のメーカーおよびサプライヤーの 1 つです。の13.8KV MV HV 配電用空気絶縁開閉装置は、電力ネットワーク内の電気機器を制御、保護、絶縁するために設計された中電圧配電システムです。主な絶縁媒体として空気を使用し、真空サーキットブレーカー、バスバー、保護リレー、変流器を金属密閉キャビネット内に統合します。

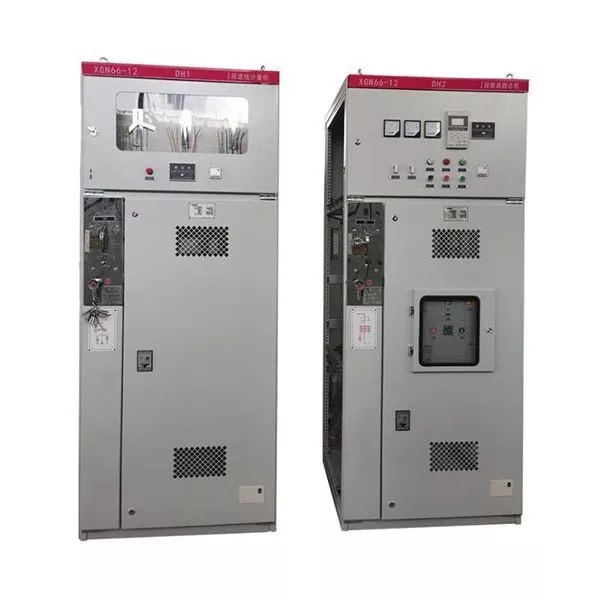

13.8KV MV HV Air Insulated Switchgear for power distribution

LUGAO Power Co., Ltd.によって製造されています。高圧開閉装置20 年以上の業界経験を持つメーカーであるこの機器は、変電所、産業プラント、商業施設、および商用配電システムで広く使用されています。モジュール構造と安全連動システムにより、信頼性の高い動作、柔軟な構成、便利なメンテナンスが保証されます。

13.8KV MV HV 配電用空気絶縁開閉装置の主な特長

モジュール式コンパートメント設計– 回路ブレーカー、バスバー、変流器、および保護装置用に個別のゾーン。
高強度金属筐体– 強力な機械的保護と長い耐用年数を提供します。
5点安全連動機構– 誤操作を防止し、オペレータの安全性を向上させます。
真空サーキットブレーカーの互換性– 複数のブレーカーモデルをサポートし、柔軟なシステム構成を実現します。
拡張可能なバスバーシステム– 追加のフィーダーキャビネットや将来の拡張が容易になります。
遠隔温度監視– リアルタイム監視を可能にして、より安全な操作を実現します。
カスタマイズ可能なキャビネットタイプ– さまざまな配電プロジェクトに適応可能。

パラメータ

13.8KV MV HV Air Insulated Switchgear for power distribution

いいえ。	アイテム	ユニット	技術的パラメータ
1	定格電圧	KV	3.6、7.2、12
2	定格電源周波数耐電圧	KV	地面、同じ:42;破壊:45
3	定格雷インパルス耐電圧	KV	地面、同じ:75;破壊:85
4	レートの頻度	Hz	50
5	定格電流	A	6,301,250
6	定格短絡遮断電流（ピーク）	KV	20、25、31.5
7	定格短絡閉路電流(ピーク)	KV	50、63、80。
8	定格動的安定電流（ピーク）	KV	50、63、80
9	雷電気安定電流 4S(RMS)	KV	20、25、31.5
10	保護クラス	IP	1P2X
11	寸法（幅奥行き高さ）	mm	900X1000X2300
12	重さ	Kg	-600

13.8KV MV HV 配電用空気絶縁開閉装置はどのように機能しますか?

配電プロセス

電力は、入力フィーダケーブルを介して開閉装置に入力されます。
バスバーは複数の送電線に電力を分配します。
真空遮断器はスイッチング動作を制御します。
保護リレーと変流器は電気状態を監視します。

障害保護

過負荷や短絡が発生した場合、保護リレーが異常電流を検出します。
サーキットブレーカーは障害のある回路を迅速に遮断します。
システムは他の回路に影響を与えることなく問題を切り分けます。

利点

高い信頼性– 中圧電力システムで広く検証されている成熟した空気絶縁技術を利用し、安定した長期動作を保証します。
費用対効果の高いソリューション– ガス絶縁システムと比較して、13.8kV 中高圧気中絶縁開閉装置は設置、運用、保守のコストが低く、多くの配電プロジェクトにとって経済的な選択肢となります。
柔軟な構成– さまざまなキャビネットの組み合わせをサポートし、ユーザーはネットワーク構造やプロジェクト要件に基づいてさまざまなフィーダーレイアウトを設計できます。
メンテナンスが簡単– モジュール式コンパートメント設計により、他の回路の動作に影響を与えることなく、検査、メンテナンス、コンポーネントの交換が容易になります。
安全な操作–13.8KV MV HV 配電用空気絶縁開閉装置メカニカルインターロック機構を搭載しており、スイッチの誤操作を防止し、オペレーターの安全性を高めています。

AIS と GIS 開閉装置の違い

特徴	AIS開閉装置	GIS 開閉装置
断熱材	空気	SF6ガス
設置スペース	より多くのスペースが必要です	コンパクトな設計
メンテナンス	点検・メンテナンスが容易	より複雑なメンテナンス
料金	投資コストの削減	設備コストが高くなる
応用	産業プラント、変電所	都市部の変電所、限られたスペース環境
