記事の概要: O変圧器を浸漬しましたこれらは今日の電気システムの重要なコンポーネントであり、送電網、産業施設、インフラストラクチャ プロジェクト間で電力を確実に伝送するために使用されます。この詳細な説明では、それらの設計、機能、パフォーマンス上の利点、一般的なアプリケーション、テクノロジーの比較、インストールに関する考慮事項、および実用的な FAQ について調査します。
📌 目次
油入変圧器とは何ですか?

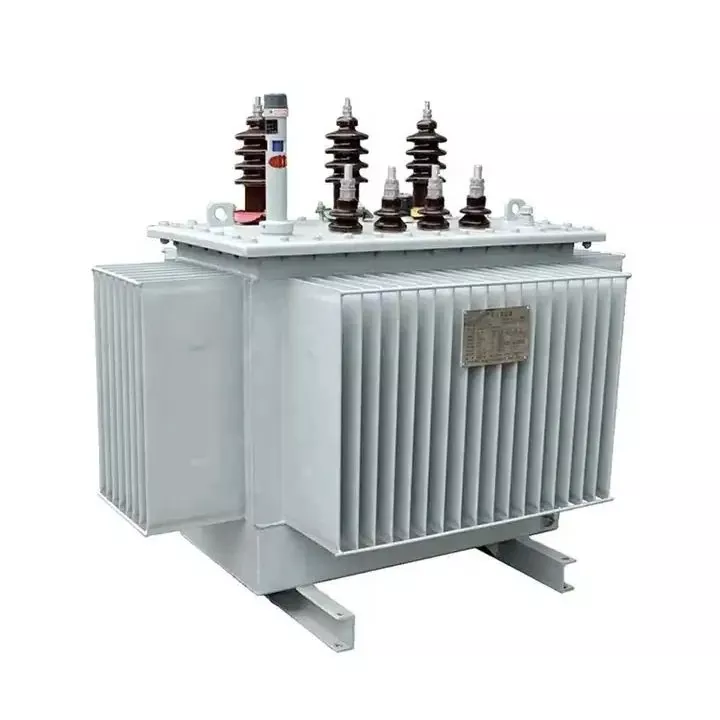

アン油入変圧器は、コアと巻線の冷却と絶縁に高品質の絶縁油を使用した変圧器です。この設計により、熱を放散し、電気的保護を提供しながら、送電および配電ネットワークの電圧を効率的に昇圧または降圧することができます。
大手メーカーのような鹿皓は、国際規格やプロジェクトの要件を満たすこれらの変圧器の設計と製造を専門としており、連続負荷条件下でも一貫したパフォーマンスを保証します。
油入変圧器の仕組み
乾式変圧器とは異なり、油浸変圧器には、コアと巻線アセンブリを囲む絶縁油で満たされた密閉タンクが含まれています。オイルは 2 つの重要な役割を果たします。
- 冷却：自然対流と外部ラジエーターを通じて熱を吸収および分散します。
- 絶縁：優れた絶縁耐力を備え、電気的破壊を防ぎます。
変圧器の巻線に電流が流れると熱が発生します。油はこの熱を吸収し、対流によって地表に移動し、そこで環境中に放散します。この効率的な冷却により、油浸変圧器は高負荷下でも過熱することなく動作できます。
主な利点と機能
| 特徴 | 説明 |
|---|---|
| 効率的な冷却 | 油媒体が熱を吸収し、安定した温度制御を促進します。 |
| 強化された断熱性 | オイルは高い絶縁耐力を提供し、内部アーク発生を防ぎます。 |
| 長寿命 | 堅牢な設計により摩耗が軽減され、動作寿命が延長されます。 |
| 負荷がかかっても信頼性が高い | パフォーマンスの損失を最小限に抑えながら、短期的な過負荷に対処します。 |
| 過酷な環境にも適応可能 | 高温、粉塵、湿気の多い場所でも安定した動作を実現します。 |
オイルは冷却剤と絶縁媒体の両方として機能するため、これらの変圧器は優れた熱管理を実現しながら、数十年にわたって動作の完全性を維持します。
代表的な用途
油入変圧器は、次のような多くの分野で使用されています。
- 都市および地方の電力網のアップグレード
- 送配電ネットワーク用の変電所
- 冶金、鉱業、化学産業のプラント
- インフラストラクチャーと工業団地
- 商用および家庭用電源システム
例えば、鹿皓油入変圧器は、世界中の変電所や都市部の電力供給ネットワークに導入され、成功を収めています。
油入変圧器 vs 乾式変圧器
油浸変圧器が空冷式変圧器とどのように比較されるかを理解することが重要です。
| 側面 | 油浸漬 | ドライタイプ |
|---|---|---|
| 冷却効率 | 素晴らしい | 適度 |
| 寿命 | 25～30年以上 | 15～20年 |
| 過負荷の処理 | 高い | 限定 |
| メンテナンス | 定期的なオイルチェックが必要 | メンテナンスの軽減 |
| 安全性 | 防火が必要 | 不燃性 |
油入変圧器は多くの場合、より高性能で長寿命ですが、その油媒体は慎重な取り扱いと環境安全性への配慮が必要です。
設計と技術仕様
油入変圧器の典型的な技術パラメータをいくつか示します。
- 定格容量：50kVA～50,000kVA
- 定格電圧：6kV / 10kV / 20kV / 35kV / 110kV
- 冷却タイプ：ONAN / ONAF
- 周波数：50Hz / 60Hz
- 規格：IEC、GB、CE、CCC
これらの仕様は業界の一般的な慣行を反映しており、市場で入手可能な構成の範囲を強調しています。
設置とメンテナンスのヒント
- 油入変圧器が設置される場所には、格納ピットや防火壁など、適切な火災安全インフラを確保してください。
- 定期的にオイルの品質チェックを実行してください (絶縁耐力、水分含有量など)。
- オイルの劣化や放熱性能を監視する予防メンテナンスを実施します。
- 設置中は国際規格および現地の規制要件に従ってください。
寿命を最大化し、安全な動作を保証するには、適切な設置とメンテナンスが不可欠です。
よくある質問
油浸変圧器の効率を高めるものは何ですか?
冷却油は熱応力と電力損失を軽減し、高負荷でも変圧器が効率的に動作できるようにします。
油浸変圧器は安全ですか?
はい。ただし、油媒体は可燃性であるため、設置には火災安全対策と適切な封じ込め計画を含める必要があります。
油浸変圧器の寿命はどれくらいですか?
適切なメンテナンスを行えば、負荷や環境条件にもよりますが、これらの変圧器は 25 年以上持続します。
油入変圧器は屋外で使用できますか?
はい、保護筐体に収容され、油の状態が監視されている限り、屋外の変電所に設置されることがよくあります。
結論: 油入変圧器は、現代の電気ネットワークの強力で効率的かつ信頼性の高い主力製品です。熱管理から長期安定性に至るまで、その設計により世界中の膨大な電力インフラをサポートできます。
電力インフラのアップグレードまたは展開を検討していて、Lugao の堅牢な変圧器ソリューションについて詳しく知りたい場合は、お問い合わせ今日は、当社の製品がどのようにしてプロジェクトの目標を達成できるかについて話し合います。
