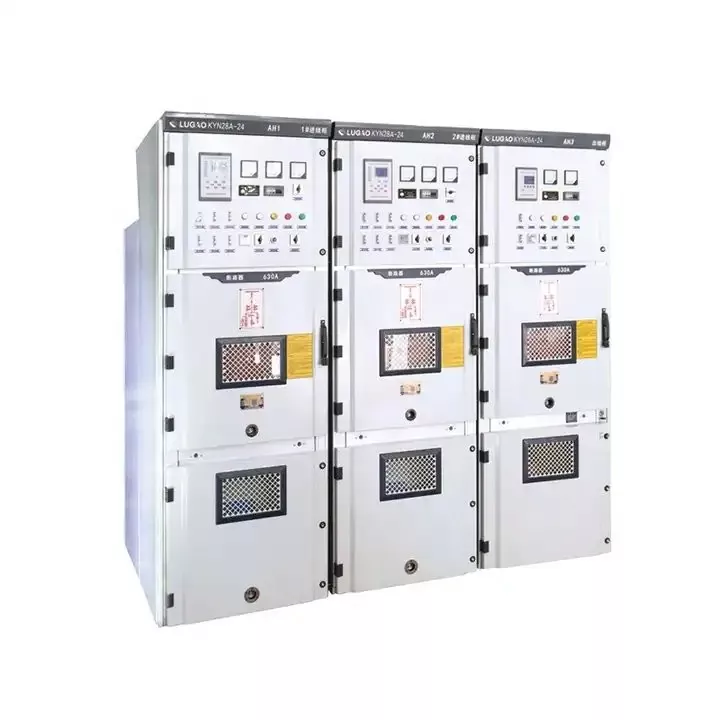

アームored 取り外し可能な AC 金属密閉開閉装置中圧配電システムにおいて重要な役割を果たします。安全性、柔軟性、運用効率を考慮して設計されたこの高度な開閉装置ソリューションは、分離されたコンパートメント、引き出し可能な回路ブレーカー、堅牢な耐アーク保護を備えています。この包括的なガイドでは、その構造、技術パラメータ、アプリケーション シナリオ、利点、設置要件、メンテナンス戦略、および選択ガイドラインについて説明します。この記事では、その方法についても説明します鹿皓パワーは、世界の産業および公益事業のニーズに合わせた、信頼性の高い、規格に準拠した開閉装置システムを提供します。
装甲着脱式交流金属密閉開閉装置は、完全金属被覆構造と引き出し式（取り外し可能な）機能ユニットで設計された高圧開閉装置システムの一種です。通常、電気エネルギーの受信、分配、制御、保護のために 3.6kV ～ 40.5kV の AC 電力システムで使用されます。
「装甲」構造とは、内部コンパートメントが接地された金属パーティションで分離されていることを意味し、安全性が向上し、故障の伝播が防止されます。 「取り外し可能」または「引き出し可能」機能とは、サービス位置、テスト位置、および切断位置の間を安全に移動できる回路ブレーカー ユニットを指します。
電気の安全性、運用継続性、インテリジェントなグリッド管理に対する需要が高まるにつれ、従来のオープンタイプの開閉装置システムではもはや十分ではありません。最新の変電所と産業プラントには次のものが必要です。
装甲付きの取り外し可能な金属密閉開閉装置は、機械的インターロック システム、金属被覆絶縁、および引き出し可能なブレーカーを統合することで、これらの要件に対応します。
標準の装甲開閉装置パネルは、複数の独立したコンパートメントで構成されます。
| 区画 | 関数 |
|---|---|
| バスバーコンパートメント | 主母線と分岐母線を収納 |
| サーキットブレーカーコンパートメント | 取り外し可能な真空サーキットブレーカーが含まれています |
| ケーブルコンパートメント | 入出力ケーブルの接続 |
| コントロールコンパートメント | 保護リレー、メーター、制御機器 |
この設計により、システムを完全に停止することなく安全なメンテナンスが可能になります。
複数のインターロック メカニズムにより、次のような危険な操作が防止されます。
一般的な技術パラメータには次のものがあります。
| パラメータ | 代表値 |
|---|---|
| 定格電圧 | 3.6kV～40.5kV |
| 定格電流 | 630A～3150A |
| 定格短絡遮断電流 | 20kA～40kA |
| 保護レベル | IP4X（筐体） |
| 規格 | IEC 62271-200 / GB/T 3906 |
国際規格への準拠により、安全性、絶縁調整、およびアーク故障の抑制が保証されます。
真空サーキットブレーカー技術は以下を提供します。
モジュラーパネル設計により、将来の負荷増加に備えてシステムを簡単に拡張できます。
高負荷および高故障電流の環境では、外装された取り外し可能な開閉装置によってシステムの安定性が大幅に向上します。
適切なメンテナンスを行うと、通常の動作条件下で耐用年数を 20 ～ 30 年以上延ばすことができます。
適切な外装付き取り外し可能な AC 金属密閉開閉装置を選択するには、以下を評価する必要があります。
鹿皓パワープロジェクト仕様に基づいてカスタマイズされたエンジニアリング ソリューションを提供し、IEC 規格および顧客固有の要件への準拠を保証します。
金属被覆開閉装置にはすべてのコンパートメント間に完全に接地された金属隔壁がありますが、一般的な金属被覆開閉装置は完全な絶縁を備えていない場合があります。
引き出し式タイプなのでメンテナンスの迅速化とダウンタイムの短縮により業務効率が向上します。
重要なインフラや短絡が多い環境では、耐アーク構造により作業員の安全性が大幅に向上します。
適切なメンテナンスを行えば、耐用年数は通常 20 年を超えます。
装甲取り外し可能な AC 金属密閉開閉装置は、中電圧配電システムの進化を表しています。装甲構造、引き出し可能なブレーカー設計、高度なインターロック機構、および国際規格への準拠により、最新の変電所や産業用電力システムにとって信頼性が高く安全な選択肢となります。
世界のエネルギーインフラがより複雑になり、信頼性の要件が高まり続ける中、信頼できるメーカーを選択することが不可欠です。鹿皓パワーは、世界中の多様なプロジェクトのニーズに合わせた、高性能で規格に準拠した開閉装置ソリューションを提供することに尽力しています。
