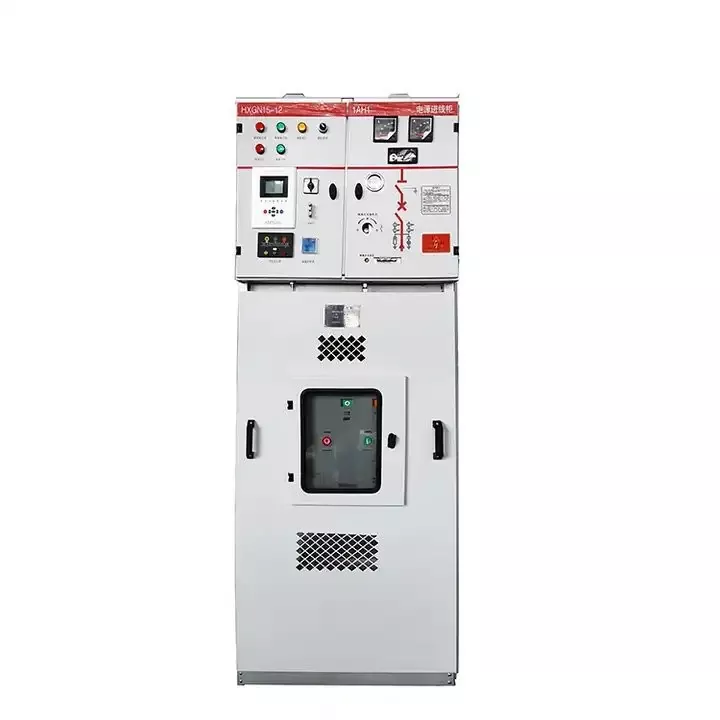

12KV Sf6 高電圧リングメインユニット開閉装置

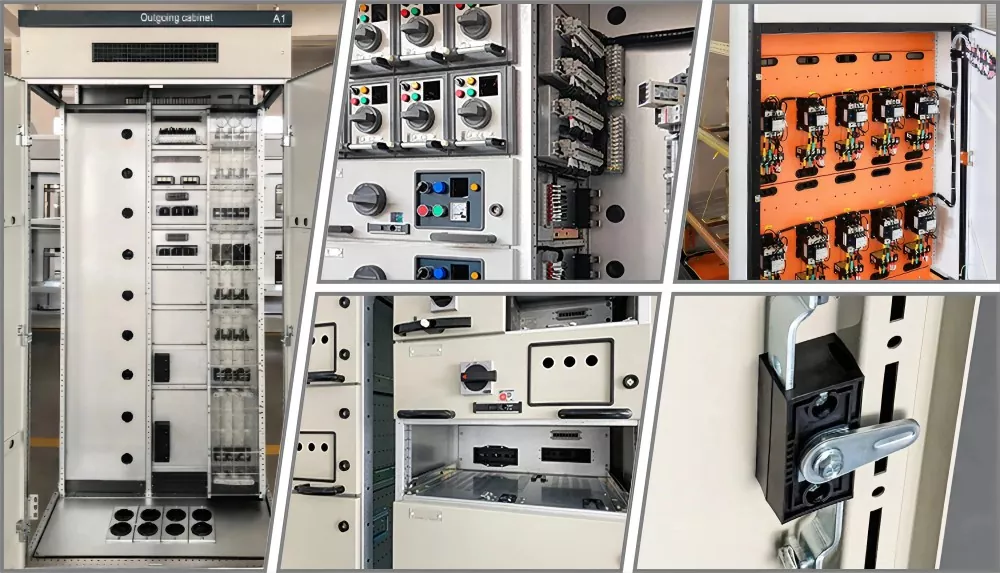

中国のメーカーおよびサプライヤーとして、当社はカスタマイズされた12KV Sf6高電圧リングメインユニットスイッチギアを高品質でありながら卸売業者に安価で提供しています。の高電圧RMUは、非常に高い保護等級を備えた金属で囲まれたキャビネットを備えており、外部の湿気がキャビネットに侵入するのを効果的に防ぎ、コンポーネントの耐用年数を延ばします。全体的な構造が固定されているため、オペレーターにとって使いやすく、また頻繁なメンテナンスの必要性も最小限に抑えられます。キャビネットは、バスバー コンパートメントとメイン バスバー用の密閉コンパートメント、リレーを取り付けるための計器コンパートメント、最後に入力ケーブルと出力ケーブルの接続を担当するケーブル コンパートメントなど、いくつかのセクションで構成されています。密閉されたコンパートメントには、接続や遮断などの操作を行うためのスイッチが装備されており、オペレーターにとって使いやすい設計になっています。

12KV Sf6高圧リング主装置開閉装置は、絶縁に六フッ化硫黄を使用しており、構造が比較的シンプルでコストパフォーマンスが高いのが特徴です。キャビネット内のコンポーネントは実際の要件に応じて選択でき、キャビネットを組み合わせて多回線リング ネットワーク システムを形成できます。全体の容積が比較的コンパクトなので、工業団地や商業施設などに適しています。

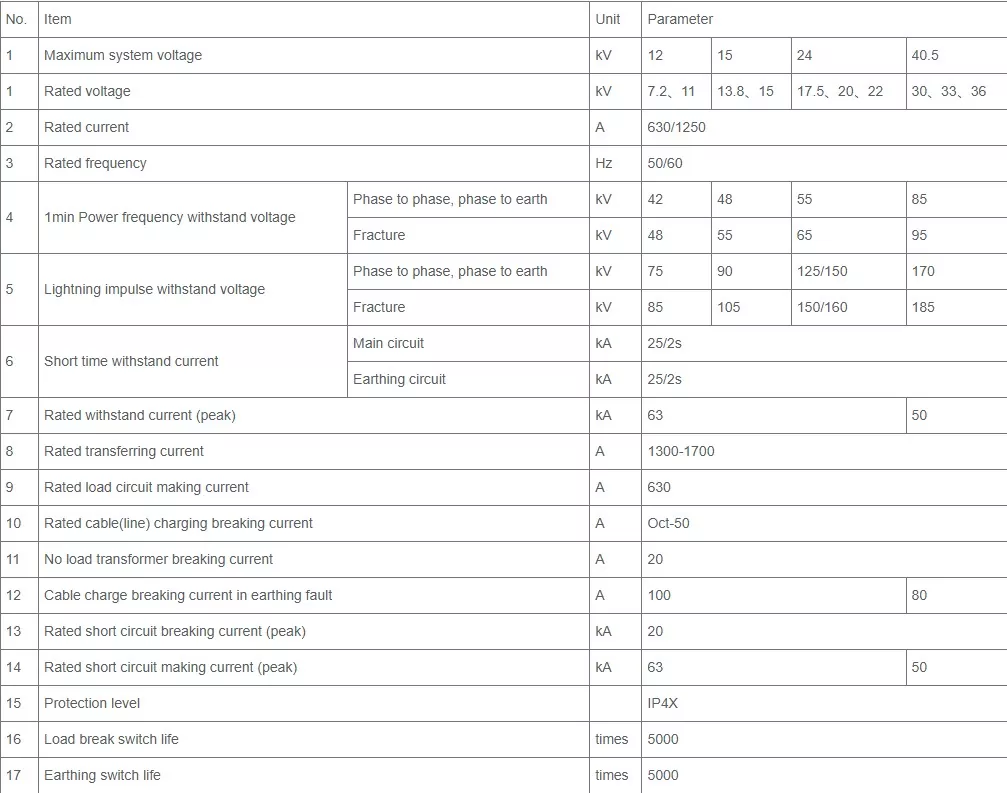

パラメータ

動作環境

1. 通常の動作温度範囲は -40°C ～ +55°C です。温度がこの範囲を超える場合は、カスタマイズについて LUGAO と相談する必要があります。

2. 通常の相対湿度は 95% 未満である必要があります。

3. 標準使用高度は 4,000 メートル未満です。

4. 設置中、キャビネットを傾けないでください。垂直に置き、ベースを水平にする必要があります。

5. 開閉装置を長時間水に浸さないでください。

6. 化学ガスによる腐食や爆発の危険がある場所から遠ざけてください。

特徴

ユニットのエンクロージャ、アクセス ドア、および上部チャンバーには精密スプレー コーティングが施され、環境腐食や機械的磨耗を防ぐ耐久性のある均一な保護仕上げが保証されます。すべてのキャビネットには、キャビネットの構造フレームワークの近くで確実な接地を可能にするように設計された一次接地バスバーが組み込まれています。接地スイッチやインターロック機構を含む金属コンポーネントは接地バスバーに注意深く接着されており、ネジ留め接合部には銅編組接続が使用されており、電気的連続性と故障電流の放散が確保されています。

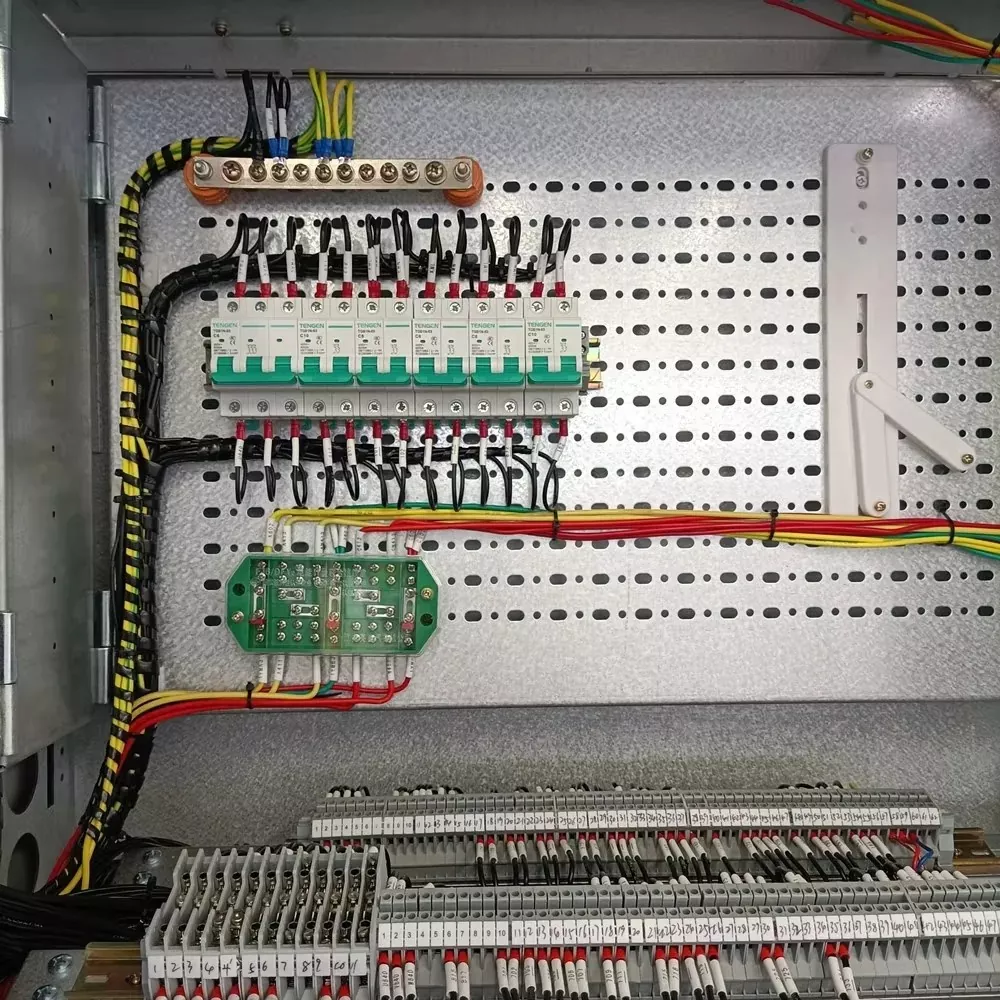

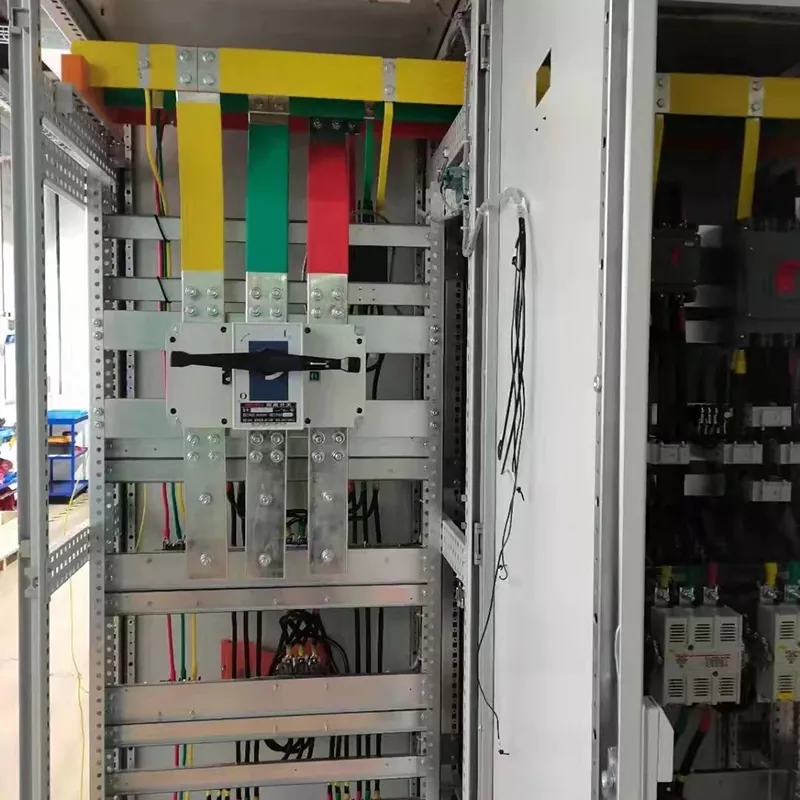

内部の過圧とアーク関連のリスクを軽減するために、圧力逃がしパネルがキャビネットの背面構造に戦略的に統合されており、まれな故障シナリオでガスの放出を安全に制御するように設計されています。上部のバスバー コンパートメントは不正開封防止ネジで固定されているため、設置またはメンテナンス中にバスバー接続に外部から簡単にアクセスできます。上部の補助装置チャンバーには、端子台、制御モジュール、その他のコンポーネントを収容する多用途の構成オプションが用意されています。このサブコンパートメントを高くすることで、リレー保護システムのスペースを最適化し、運用効率を向上させる設計になっています。

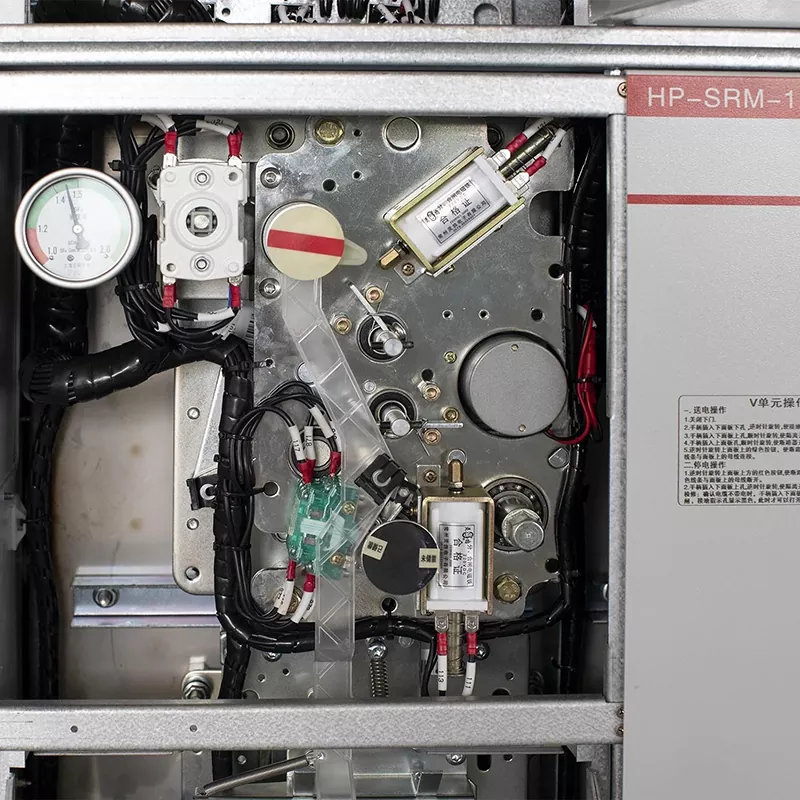

特に、負荷遮断スイッチと接地スイッチはモジュラーインターロック機構を備えており、接地スイッチとアクセスドアはポジティブインターロックシステムを採用しています。ドアを閉め、接地スイッチを接続し、負荷遮断スイッチを作動させるという定義された操作シーケンスを通じて、自動インターロック機能が実現されます。このシーケンシャル ロジックにより、操作エラーが最小限に抑えられ、運用中の不正アクセスが防止され、システム全体の安全プロトコルが強化され、厳格な産業安全規格への準拠が保証されます。
