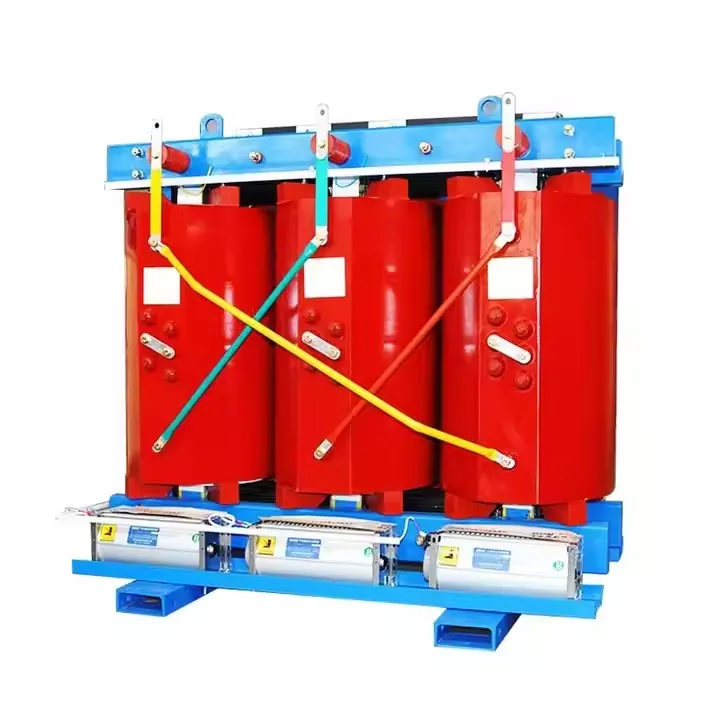

SC（B）13--20-10kV鋳造樹脂ドライタイプの変圧器への包括的なガイド

伝統とは異なりオイル浸漬トランス、SC（B）13--20-10kV鋳造樹脂ドライタイプの変圧器は、エポキシ樹脂鋳造技術を活用してパフォーマンス基準を再定義し、重要なインフラストラクチャと都市の設定に不可欠な選択となっています。

モデルを詳しく見る：SC（b）13-20-10kv

機能を調査する前に、モデル名をデコードしましょう。

S：3相変圧器を表します（「S」は中国語の「3相」の略です）。

C：火災の安全性と耐久性を保証する重要な技術である鋳造樹脂断熱材を示します。

（b）：低電圧フォイル巻きコイルを示します。これは、従来のワイヤー巻きコイルの一般的な問題を解決する設計選択です。

13：効率を改善するための高度なエンジニアリングの反復を反映した設計シリアル番号。

：定格容量は50 kVaから3150 kVaの範囲です。

20-10kV：高電圧サイド電圧レベル。

SC（B）13--20-10kV鋳造樹脂ドライタイプの変圧器の動作条件は何ですか？

●設置高度：海抜1000mを超えない。

●電源電圧波形：正弦波と同様。

●多相電源電圧の対称性：多相変圧器に接続された電源電圧は、ほぼ対称でなければなりません。

●周囲温度：最大気温 +40°C。最大1日平均温度 +30°C。最大年間平均温度 +20°C;最小気温-25°C（屋内トランスに適用）。

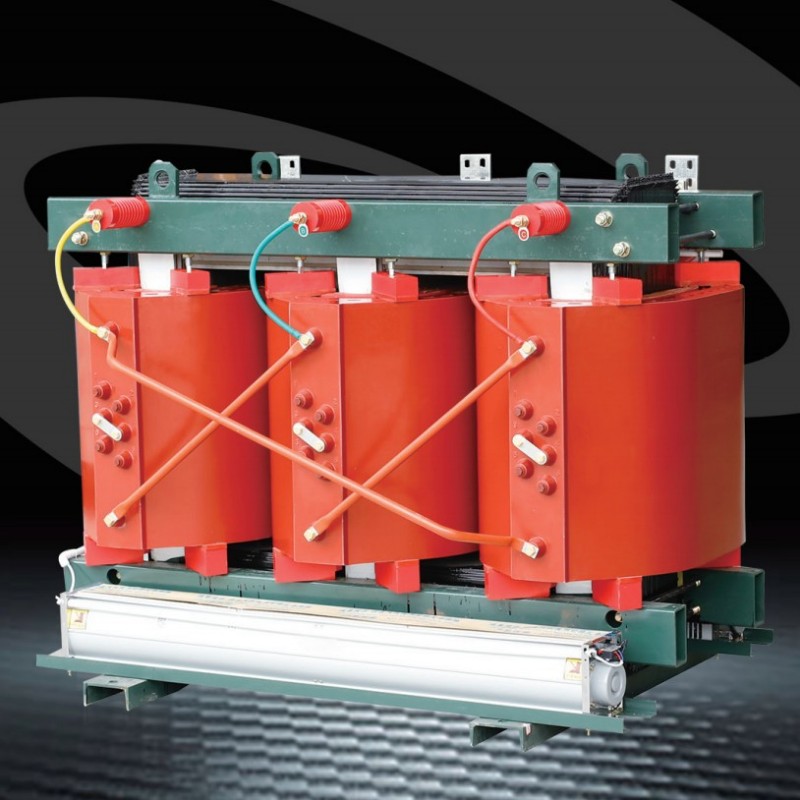

鋳造樹脂ドライタイプのトランスを特別なものにしているのはなぜですか？

●コア

1.コアは、高磁性透過性、優れた穀物の向き、および45°の完全に傾斜した段接合を備えたコールドロールされたシリコン鋼シートで構成されています。コアは、断熱テープと結合したコア脚を備えた特別な四角いチューブプルプレート構造を利用しています。コア表面は、水分と錆を防ぐために特別な樹脂でコーティングされており、無負荷の損失、ロード電流、コアノイズを効果的に減少させます。

2.セーフ、炎のリターン剤、汚染のない状態で、ロードセンターに直接設置できます。

3.メンテナンスなし、インストールが簡単で、全体的な運用コストが低い。

4.高湿度抵抗により、100％の湿度で通常の動作が可能になり、事前に乾燥せずに停止した後、操作に戻すことができます。

5.低損失、低い部分排出、低騒音、強い熱散逸がすべて保証されています。包括的な温度保護制御システムを装備し、安全な変圧器操作に信頼できる保証を提供します。高い信頼性。すでに運用中の製品の運用研究に基づいて、製品の信頼性指標は国際的な専門的基準に達しています。

●フォイルコイル

低電圧巻線は、専用の低電圧ホイル巻線巻き機に巻かれたクラスFターン断熱材とともに、単一の銅ホイルを使用します。フォイルコイルは、高い短絡ストレス、アンパーターンの不均衡、熱散逸の不良、巻きのヘリックス角エラー、および低電圧、高電流ワイヤー巻き製品に関連する不安定な手動溶接品質の顕著な問題に効果的に対処します。また、当社は樹脂の鉢植えと硬化を使用して、湿気と汚れに強い仕上げを作成しています。

●温度制御装置

トランスは、BWDKシリーズ信号温度計を使用します。温度センサーは、低電圧コイルの上半分に埋め込まれ、3つのフェーズのそれぞれの動作湿度レベルを自動的に検出および表示します。また、過剰なアラームとトリップ機能を備えています。

●電圧変換

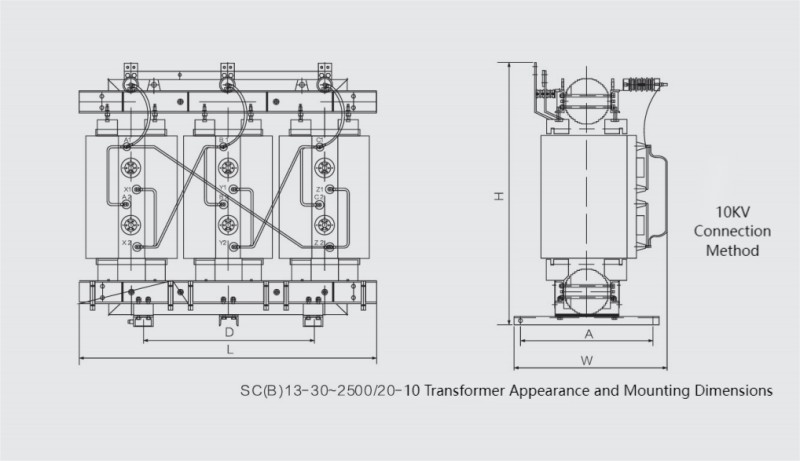

コネクタは、異なる位置で10kVから20kV間の電圧変換を可能にし、それぞれ10kVと20kVのシステムの要件を満たします。

この変圧器が必要なのは誰ですか？

安全性は、特に高リスクまたは人口密集地域では、電力システムでは交渉できません。 SC（B）13--20-10kV変圧器は、この点で優れているように構築されており、火災の危険、水分、および運用安定性に対処する機能があります。耐火性の汚染のない操作エポキシ樹脂は、トランスの断熱材であり、本質的に難燃性です。高温にさらされたときに有毒ガスが放出されず、火をつかむことなく短期的な過熱に耐えることができます。これにより、トランスは次のような火災に敏感な場所に理想的になります。

●地下空間：地下鉄、鉱山、トンネル。

●公共の建物：学校、病院、商業センター。

●重要な施設：発電所、油田、高層ビル。

とは異なりオイル浸漬トランス、漏れからの土壌や水の汚染のリスクはありません。現代の環境基準との並べ替えです。

技術仕様：パフォーマンスの背後にある数字

変圧器の汎用性を理解するために、その主要な技術的パラメーターを見てみましょう。
