アモルファス合金オイル浸漬分布変圧器の包括的な理解

01.Productの概要

SBH15-M-30-2500/10トランス従来のシリコンスチールコアトランスを交換でき、屋外の電気機器用品システムで広く使用されています。その広範なグリッド操作は、大幅なエネルギー節約を達成するだけでなく、大気汚染を減らすこともできます。特に、電源が厳しいシナリオ、大きな負荷変動、および限られたメンテナンス条件に適しています。その絶縁誘電体は大気汚染に耐性があり、湿度の高い環境で動作できるようにします。これは、広範囲にわたる都市および農村部の配電ネットワークにとって理想的な流通デバイスです。

2.構造特性

●トランスコアは、丸いアモルファス合金ストリップで作られており、S9変圧器と比較してノーロード損失を約75％減らします。

●銅ホイルコイルは、トランスの短絡抵抗を改善するために、低電圧アプリケーションに使用されます。

●トランス接続グループは、Dyn11を使用して、グリッド上のハーモニクスの影響を減らし、電源の品質を向上させます。

●真空オイル充填により、コイルから気泡が完全に除去され、安定した断熱性能が確保されます。

3. SBH15トランスにおける「H」の意味

SBH15-M-30-2500/10モデルでは、「H」は「高強度」を表しています。この「高強度」とは、主に短期の過負荷に耐える変圧器の高い能力を指します。これは、発電システムの障害または過負荷が発生した場合、損傷のない比較的短い期間、大量の電流に耐えることができ、電源の安定した動作を確保できることを意味します。

4.操作条件

●高度は1000メートルを超えていません。

●周囲温度は +40°Cを超えない：最大月間平均温度 +30°C。最大年間平均温度 +20°C;最低気温：-25°C。

●屋外または屋内での使用に適しています。

●特別な動作条件向けに設計された変圧器は、リクエストに応じて提供できます。

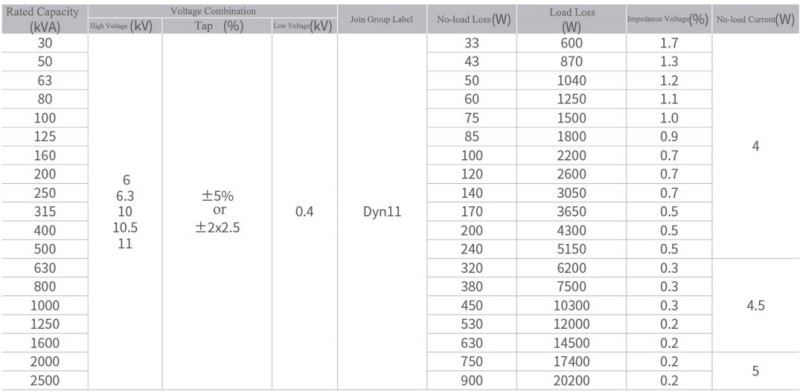

5.main TechnicalParameters

アモルファス合金の技術的パラメーターオイル浸漬分布変圧器
