35kv 低損失および負荷時安定化変圧器

LUGAO 35kV 低損失および負荷時安定化変圧器は、安定した中電圧配電用に設計されています。負荷時タップ切替器（OLTC）を搭載しており、停電することなくリアルタイムに電圧調整が可能です。低いエネルギー損失、信頼性の高い絶縁、効率的な油冷却により、変電所、発電所、産業用電力システムにおける長期にわたる安定した動作が保証されます。

お問い合わせを送信

製品説明

の35kV 低損失および負荷時安定化変圧器は、配電および変電所システムの安定した電圧制御のために設計された高圧電源変圧器です。それは、負荷時タップ切換器（OLTC）これにより、変圧器の動作中に電圧調整が可能になり、中断のない継続的な電力供給が保証されます。 Lugao Power Co., Ltd.は高品質の製品を製造しています変圧器高品質のシリコン鋼コア、信頼性の高い巻線、および絶縁変圧器油を使用して、エネルギー損失が少なく、効率が高く、長寿命です。。これらの変圧器は、発電所、変電所、産業用配電ネットワークで広く使用されています。

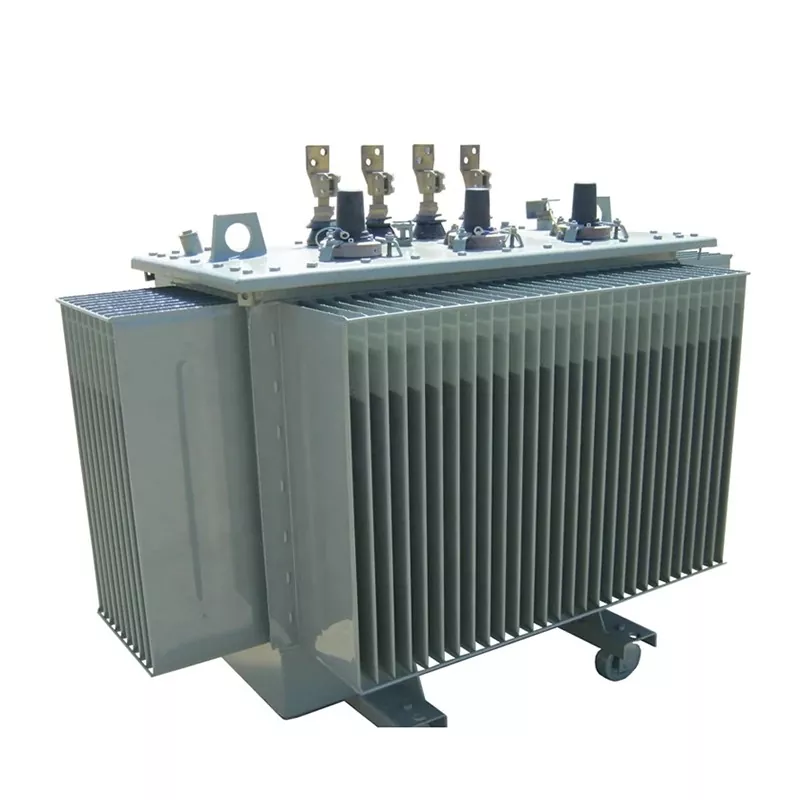

35kv Low-Loss and on-Load Regulation Transformer

パラメータ

35kV On Load Regulator Transformer

容量	GB/20052-2020			インピーダンス電圧 (%)	無負荷現在 (%)	ベクトルグループ	伸ばすコーンアクション
	(S13)
	無負荷損失	負荷損失
	無負荷損失	Dyn11/Yzn1 1	イーノ
30	65	455	430	4.0	0.5	Yyn0 またはダイナ11	±2*2。 5% または±5 %
50	80	655	625		0.5
63	90	785	745		0.5
80	105	945	900		0.45
100	120	1140	1080		0.45
125	135	1360	1295		0.45
160	160	1665	1585		0.4
200	190	1970	1870		0.4
250	230	2300	2195		0.4
315	270	2760	2630		0.35
400	330	3250	3095		0.35
500	385	3900	3710		0.3
630	460	4460		4.5	0.25
800	560	5400			0.18
1000	665	7415			0.17
1250	780	8640			0.17
1600	940	10440			0.16
2000	1085	13180		5.0	0.16
2500	1280	13360		5.0	0.16

35kV 低損失および負荷時安定化変圧器はどのように動作しますか?

の35kV 低損失および負荷時安定化変圧器電磁誘導に基づいて動作し、動作中に電圧レベルを調整するOLTCシステムを統合しています。

動作原理

電気エネルギーは電磁誘導によって巻線間で伝達されます。
OLTC 機構は、電源を遮断することなく変圧器のタップ位置を変更します。
変圧器油はタンク内を循環して熱を放散し、断熱を提供します。
ラジエーターは熱を周囲の空気に放出して、安全な動作温度を維持します。

主なアプリケーションシナリオ

の35kV 低損失および負荷時安定化変圧器安定した電圧と信頼性の高い電源供給が重要な中電圧電力システムで広く使用されています。

発電所
変電所
産業用配電システム
都市部の電力網
鉱業および重工業
再生可能エネルギーの送電網接続

オンロードタップチェンジャー変圧器の利点

継続的な電圧調整電源を遮断することなく。
グリッドの安定性の向上変動する負荷条件に対応。
エネルギー損失の低減最適化されたトランス設計によるものです。
より長い耐用年数高品質の断熱材と油冷却を備えています。
信頼のパフォーマンス複雑な配電ネットワークで。

OLTCとオフロードタップチェンジャーの違い

特徴	OLTC変圧器	オフロードタップチェンジャー
電圧調整	動作中に調整可能	シャットダウンが必要です
電源遮断	中断なし	電源を切断する必要があります
応用	大規模な送電網、変電所	小さいまたは安定した負荷システム
運用の柔軟性	高い	限定
