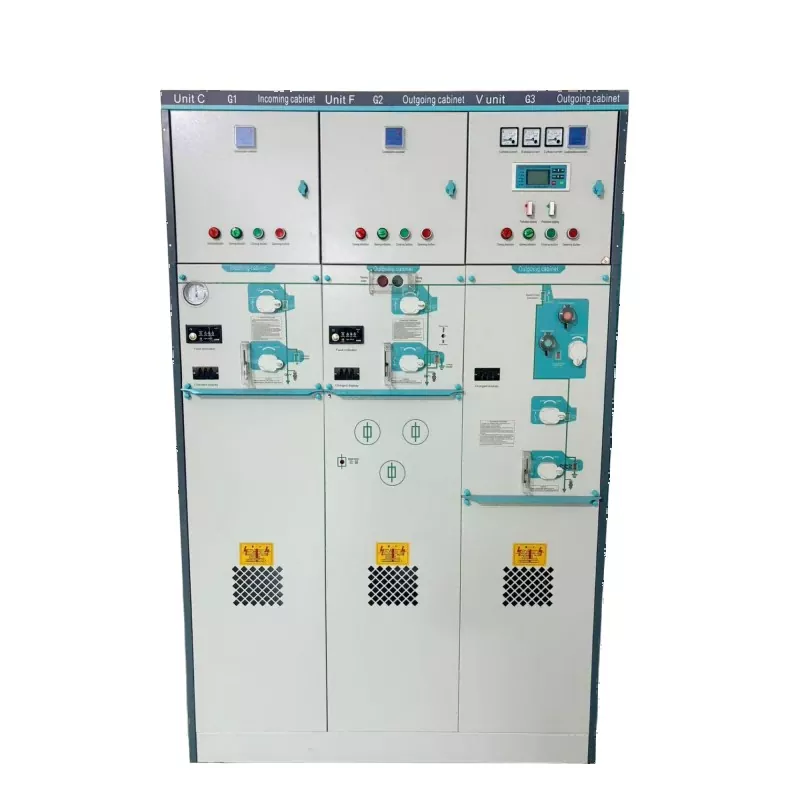

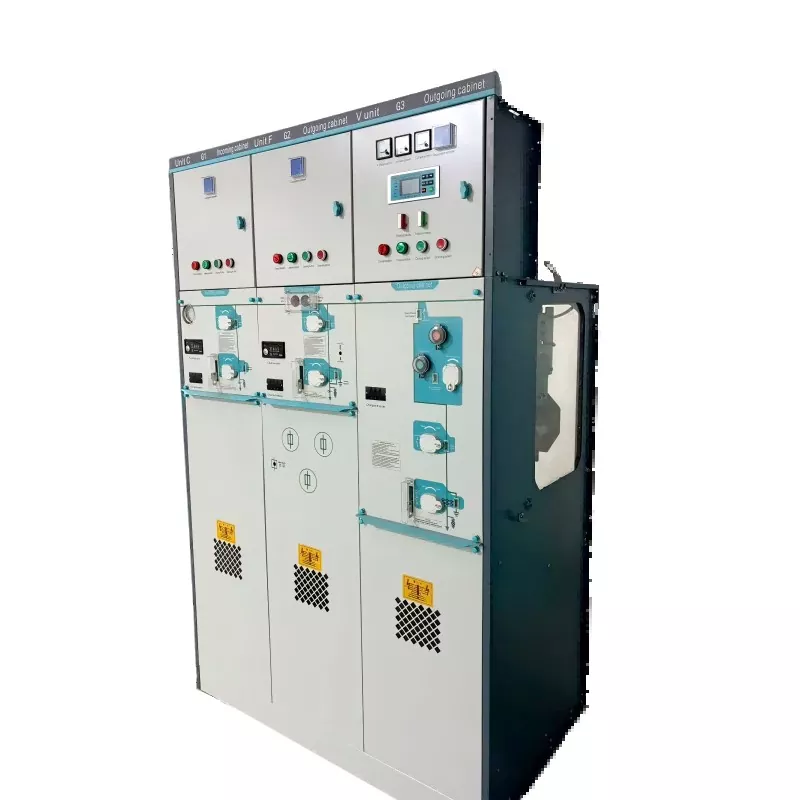

高圧SF6完全絶縁密閉電気リング本体ユニット小型開閉装置

この密閉構造により、すべての高電圧コンポーネントが外部環境から隔離され、塵埃、湿気、結露、腐食性物質から機器を保護します。によって設計および製造されました鹿皓、開閉装置は、最新の配電システムに安全で信頼性が高く、スペース効率の高いソリューションを提供します。

主な技術パラメータ

主な機能と利点

完全絶縁・密閉構造

• の高圧SF6完全絶縁密閉電気リング本体ユニット小型開閉装置SF6ガスを充填したレーザー溶接ステンレスタンクを使用しています。
• すべての通電コンポーネントはエンクロージャ内に密閉されており、外部環境条件への暴露を防ぎます。
• 優れた絶縁性能と高い保護定格を提供します。

コンパクトかつ省スペース設計

• コンパクトなモジュール構造により設置スペースを大幅に削減します。
• コンパクトな変電所、地下配電システム、スペースが限られた施設に最適です。
• 柔軟なモジュール構成により、さまざまな配信用途に対応します。

メンテナンスフリーの運用

• 完全密閉設計により、高電圧コンポーネントの定期メンテナンスが不要になります。
• 設計寿命期間中はSF6ガスの補充は不要です。
• 過酷な環境下でも信頼性の高い長期稼働を保証します。

高い安全性と信頼性

• 誤操作を防止するメカニカルインターロック機構を搭載しています。
• 内部アーク保護と圧力逃がしチャンネルにより、操作の安全性が向上します。
• 金属で囲まれた構造により、要求の厳しい設置でも安定したパフォーマンスを保証します。

アプリケーション

の高圧SF6完全絶縁密閉電気リング本体ユニット小型開閉装置は、信頼性とコンパクトな設計が不可欠な最新の配電ネットワークで広く使用されています。

• 都市および地方の配電ネットワーク
• コンパクトな地下変電所
• 産業プラントおよび製造施設
• 商業ビルと住宅コミュニティ
• 鉄道および輸送用電力システム
• 鉱業およびインフラストラクチャープロジェクト
• 沿岸および過酷な環境の施設

製品の特徴

モジュール式機能ユニット

• Cモジュール:ケーブルとトランスの切り替えに使用するロードスイッチユニットです。
• Fモジュール:変圧器保護のためのヒューズを組み合わせた負荷スイッチ。
• Vモジュール:頻繁な開閉操作に適した真空遮断器ユニットです。
• Dモジュール:非スイッチフィーダの直接ケーブル接続。
• Mモジュール:変圧器と変流器を備えた計量ユニット。

柔軟な拡張機能

• 中電圧 SF6 完全絶縁密閉電気リング メイン ユニット コンパクト開閉装置は、ガス絶縁バス コネクタを介したモジュール拡張をサポートします。
• プロジェクトの要件に応じて新しい機能モジュールを簡単に追加できます。

信頼性の高い構造設計

• ステンレス製ガスタンクをレーザー溶接し、耐久性を高めています。
• 明確なスイッチ位置監視のための観察ウィンドウ。
• 要求の厳しい環境での長期運用向けに設計されています。

よくある質問

1. このリング本体はどのような電圧レベルをサポートしていますか?

の高圧SF6完全絶縁密閉電気リング本体ユニット小型開閉装置は、12kV、24kV、36kV の配電ネットワークを含む中電圧システム向けに設計されています。

2. どのような構成オプションが利用可能ですか?

このスイッチギヤは、ロードスイッチユニット (C)、ヒューズ保護ユニット (F)、真空サーキットブレーカーモジュール (V)、直接ケーブル接続モジュール (D)、および計量モジュール (M) などのモジュール構成をサポートします。

3. リング本体は設置後に拡張できますか？

はい。ガス絶縁バスバー コネクタを介して追加のモジュールを接続できるため、配電ネットワークが拡大した場合でも柔軟にシステムを拡張できます。

4. どのような安全保護が含まれていますか?

このシステムには、安全な動作を保証するための機械的インターロック、接地スイッチ、内部アーク保護、および圧力逃がしチャネルが含まれています。

5. 一般的な耐用年数はどれくらいですか?

密閉されたステンレス鋼タンクと SF6 ガス断熱により、この装置は通常の動作条件下で最大 30 年の耐用年数を備えた長期動作向けに設計されています。
