A ヨーロッパタイプの変電所は、コンパクトな密閉型配電ソリューションであり、広く使用されています。 都市、産業、再生可能エネルギーのプロジェクト。安全性、信頼性、スペースを考慮した設計 効率を考慮して、高電圧開閉装置、変圧器、低電圧を統合しています。 分配機器を単一のプレハブユニットにまとめます。この詳細なガイドでは、次のことを検討します。 ヨーロッパ型変電所とは何か、その仕組み、構造コンポーネント、利点、 アプリケーション、およびプロジェクトに適切なソリューションを選択する方法について説明します。
目次
1. ヨーロッパ型変電所とは何ですか?

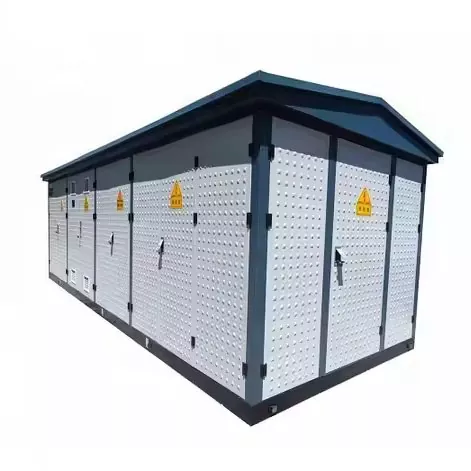

A ヨーロッパ型変電所完全に密閉されたプレハブ変電所です 欧州規格（IEC規格など）に従って設計されています。従来のオープンとは異なり、 変電所の場合、このタイプは重要なものすべてを収容する金属またはコンクリートの筐体を備えています。 電気コンポーネントは別々のコンパートメントに収納されます。
通常、ヨーロッパ型変電所には以下が統合されています。
- 高電圧リングメインユニット（RMU）
- 配電用変圧器（油入または乾式）
- 低圧開閉装置および分電盤
コンパクトなモジュール設計を採用することにより、ヨーロッパ型変電所は次のような用途に最適です。 都市の中心部など、スペース、安全性、美観が重要な要素となる場所での設置、 住宅地や工業団地など。
2. ヨーロッパ型変電所はどのように機能しますか?
ヨーロッパ型変電所の動作原理は、効率的な電圧変換に基づいています。 そして安全な配電。高圧電力（通常は10kV、11kV、20kV、または35kV）は、 RMU を通じて変電所に供給されます。
RMU は、入力電力が変圧器に到達する前に、入力電力を制御、保護、絶縁します。 次に、変圧器は電圧を使用可能な低電圧レベル (通常は 400V または 400V) まで降圧します。 690V は、低圧開閉装置を介してエンド ユーザーに配電されます。
- 高電圧電源が RMU コンパートメントに入る
- 保護とスイッチング動作により安全性を確保
- 変圧器は高電圧を低電圧に変換します
- 低電圧パネルが負荷に電力を分配します
各コンパートメントは物理的に分離されており、障害のリスクが大幅に軽減されます。 普及と運用の安全性の向上。
3. 主要な部品と構造
ヨーロッパ型変電所は、標準化された区画レイアウトに従います。以下は簡略化したものです 内部構造の概要:
| 区画 | 主要設備 | 関数 |
|---|---|---|
| 高電圧コンパートメント | リングメインユニット（RMU） | スイッチング、保護、絶縁 |
| 変圧器室 | 油変圧器または乾式変圧器 | 降圧電圧 |
| 低電圧コンパートメント | LV開閉装置 | 配電と制御 |
このモジュラー設計により、カスタマイズが容易になり、国際規格への準拠が保証されます。 安全性と性能の基準。
4. 欧州型変電所の主な特徴
- 完全に密閉されたコンパートメント構造
- 高いレベルの運用安全性
- 省スペース設置のためのコンパクトな設置面積
- 環境条件に対する強い耐性
- IECおよび欧州規格への準拠
これらの機能により、ヨーロッパ型変電所は長期電力の信頼できる選択肢となります。 配信プロジェクト。
5. 従来の変電所と比較したメリット
従来の開放型または半開放型変電所と比較して、ヨーロッパ型変電所は次のような特徴を備えています。 大きな利点:
- 密閉設計により従業員の安全性が向上
- 設置時間と土木工事の削減
- メンテナンス要件の軽減
- 都市部の外観の改善
これらの利点は、ライフサイクル コストの削減と運用の信頼性の向上につながります。
6. 一般的なアプリケーションとユースケース
ヨーロッパ型変電所は、さまざまな分野で広く使用されています。
- 都市配電ネットワーク
- 産業プラントおよび工場
- 風力発電や太陽光発電などの再生可能エネルギープロジェクト
- 複合商業施設とデータセンター
- 鉄道や空港などのインフラプロジェクト
製品仕様の詳細については、欧州タイプ変電所を参照してください。鹿皓.
7. ヨーロッパ型変電所とアメリカ型変電所
| 側面 | ヨーロッパ型変電所 | アメリカンタイプ変電所 |
|---|---|---|
| 構造 | 区画化された | タンク一体型 |
| 安全レベル | 非常に高い | 適度 |
| メンテナンス | 簡単かつ柔軟 | より複雑な |
| 応用 | 都市と産業 | 田舎と公共事業に焦点を当てた |
8. 適切なヨーロッパ型変電所の選び方
ヨーロッパ型変電所を選択するときは、次の要素を考慮してください。
- 定格電圧と容量の要件
- 設置環境とスペースの制約
- 冷却方式とトランスの種類
- 現地の基準への準拠
- サプライヤーの経験と技術サポート
鹿皓 のような経験豊富なメーカーと協力することで、カスタマイズされたソリューションが保証され、 安心のアフターサービス。
9. 設置とメンテナンスに関する考慮事項
ヨーロッパタイプの変電所は、設置が簡単でメンテナンスの手間がかからないように設計されています。ほとんどのユニット 工場でテストされ、すぐに現場で接続できる状態で出荷されるため、コストが大幅に削減されます。 試運転時間。
定期メンテナンスには通常、目視検査、清掃、定期的な電気的検査が含まれます。 長期的な信頼性を確保するためのテスト。
10. 将来のトレンドとスマートグリッドの統合
スマートグリッドの急速な発展に伴い、欧州型変電所の導入が進んでいます。 インテリジェントな監視および自動化システムが装備されています。これらのテクノロジーにより、 リアルタイムのデータ収集、リモート制御、予知メンテナンス。
エネルギー システムが進化するにつれて、ヨーロッパ型変電所は引き続き重要な役割を果たします。 回復力があり効率的な電力ネットワークを構築します。
よくある質問 (FAQ)
Q1: ヨーロッパタイプの変電所は屋外設置に適していますか?
はい、屋内と屋外の両方の用途向けに設計されており、堅牢なエンクロージャを備えています。 過酷な環境条件から保護します。
Q2: ヨーロッパ型変電所はどのような基準に従っていますか?
通常、IEC 規格および関連する欧州規制に準拠しています。
Q3: ヨーロッパタイプの変電所はカスタマイズできますか?
絶対に。 Lugao のようなメーカーは、プロジェクトに基づいて柔軟な構成を提供します 要件。
結論
欧州型変電所とは何か、またそれがどのように機能するかを理解することは、 最新の配電プロジェクトにおける情報に基づいた意思決定を可能にします。コンパクト設計、高い安全性 レベルと適応性により、今日の要求の厳しいエネルギー環境にとって理想的なソリューションとなります。
配電プロジェクトを計画している場合、または信頼性の高い欧州タイプをお探しの場合 変電所サプライヤーである Lugao は、専門的なソリューションでお客様をサポートする準備ができています。お気軽にお問い合わせ今すぐプロジェクトの要件について話し合い、専門家に相談してください あなたのニーズに合わせた指導。
