開閉装置は、現代のあらゆる電力システムのバックボーンです。発電所の発電機の端子から商業ビルの最後の分電盤に至るまで、開閉装置は、電力の流れを安全かつ確実に維持するためのスイッチング、保護、絶縁、監視という重要な機能を実行します。これがなければ、電気ネットワークの制御された動作も安全な障害管理も不可能になります。
世界的な電力需要が増大し、電力ネットワークがより複雑になり、再生可能エネルギー源の統合が加速するにつれて、開閉装置に課される要件は急速に進化しています。より高い短絡耐量定格、よりスマートな保護調整、デジタル監視の統合、およびより厳格な環境性能基準により、世界中の電力会社、産業運営者、インフラ開発者が要求する仕様が再形成されています。
このホワイト ペーパーでは、低圧配電開閉装置から中電圧リング メイン ユニット、高電圧金属密閉開閉装置に至るまで、電圧クラスにわたる開閉装置テクノロジーを徹底的に検証します。各製品カテゴリの基礎となるエンジニアリング原則、仕様を管理する主要な性能パラメータと規格、主要なアプリケーション領域、および技術選択の決定をガイドするための構造化された調達方法論をカバーしています。
鹿高電力株式会社 は、開閉装置の全電圧範囲を製造する中国を拠点とする大手メーカーであり、OEM 機能、強力なカスタム エンジニアリング サポート、および広範な世界輸出経験を備えた IEC、ANSI、および IEEE 規格に認定された製品を提供しています。この文書では、Lugao Power の製品ポートフォリオ、製造能力、および世界的な開閉装置プロジェクトの信頼できる供給パートナーとしての競争力のある地位についても説明します。
世界の発電設備容量は 2024 年に 9,000 GW を超え、毎年約 3% のペースで増加し続けています。石炭、ガス、原子力、水力発電、太陽光発電、風力発電のいずれで生成されたものであっても、その容量のすべてのワットは、発電機から消費者までの過程で開閉装置システムを複数回通過する必要があります。この開閉装置インフラストラクチャの信頼性と安全な動作は、単に技術的な考慮事項ではありません。それは現代社会が機能するための前提条件です。
電力へのアクセス、ネットワークの信頼性、インフラ拡張のスピードは、経済競争力の重要な決定要因です。開閉装置の故障によって引き起こされる停電は、生産の損失や機器の損傷により、産業経済に年間数十億ドルの損失をもたらします。逆に、適切に設計され、適切に保守された開閉装置システムは、病院運営から半導体製造、データセンター サービスに至るまで、あらゆるものを支える高可用性ネットワークを実現します。
世界の開閉装置市場は、2023 年に約 1,270 億米ドルと評価され、2030 年まで 6.8 ～ 7.9% の CAGR で成長し、推定 2,000 ～ 2,150 億米ドルに達すると予測されています。主な成長推進要因は次のとおりです。
| 地域 | 2023年 (米ドルB) | 2030F (USD B) | CAGR | プライマリドライバー |
| アジア太平洋地域 | 52.4ドル | 87.6ドル | 7.6% | 工業化 |
| ヨーロッパ | 28.1ドル | 44.8ドル | 6.9% | 系統アップグレード、SF₆ 段階的廃止 |
| 北米 | 24.6ドル | 39.4ドル | 7.0% | インフラの老朽化、再生可能エネルギーの増強 |
| 中東とアフリカ | 12.3ドル | 22.1ドル | 8.7% | 電化 |
| ラテンアメリカ | 9.6ドル | 15.7ドル | 7.2% | グリッドの拡張 |
表 1 — 地域別の世界の開閉装置市場、2023 ～ 2030 年 (参考値)
用語 "開閉装置「」とは、調整された統合システムとして組み立てられた、電気切断スイッチ、ヒューズ、回路ブレーカー、および関連する制御、保護、計量、および監視装置の組み合わせを総称して指します。開閉装置は、電力システム内の電気機器を制御、保護、および絶縁します。これは、電力ネットワークとそれが供給する負荷の間のインターフェイスであり、ネットワークの安全を保つ保護および制御スキームの強制メカニズムです。
開閉装置アセンブリの物理的規模は、数百ミリメートルの壁スペースを占める単一の低電圧配電盤から、数千平方メートルにわたるガス絶縁された高電圧変電所まで多岐にわたります。この範囲の規模にもかかわらず、すべての開閉装置は同じ一連の基本的な機能を実行します。
| 関数 | 説明と重要性 |
| スイッチング | 通常の動作条件下での電気回路の開閉。計画的なネットワーク再構成、負荷転送、およびメンテナンスのための機器の分離が可能になります。 |
| 保護 | 異常状態 (過電流、短絡、地絡、電圧異常) を検出し、急速な回路遮断を開始して、機器の損傷を制限し、連鎖故障を防ぎます。 |
| 分離 | 実証済みの目に見える安全な電気的遮断を回路内に作成し、担当者が不用意に再通電する危険を冒すことなく、通電されていない機器で作業できるようにします。 |
| 測定と計量 | 請求、監視、負荷管理、電力品質評価のために、電圧、電流、電力、エネルギー、力率、高調波を測定します。 |
| 監視と制御 | 回路ステータス、アラーム状態、および機器の健全性をローカルおよびリモートで可視化します。 SCADAまたは変電所自動化システムを介したリモートスイッチング操作を可能にします。 |
表 2 — 開閉装置の 5 つの主要な機能
開閉装置の最も重要で技術的に要求の厳しい機能は、事故電流の遮断です。電力システムで短絡が発生すると、障害電流がミリ秒以内に通常の動作電流の 10 ～ 50 倍の値に達する可能性があります。これらの故障電流は、迅速に遮断されないと、ケーブル、変圧器、その他の機器に壊滅的な熱的および機械的損傷を引き起こす可能性があります。
開閉装置アセンブリの主要な遮断装置である回路ブレーカーは、(関連する保護リレーを介して) 故障を検出し、電気接点を分離し、分離接点間に形成されるアークを消すという 3 つの動作を順番に実行する必要があります。消弧メカニズムは、さまざまなサーキットブレーカー技術間の重要な差別化要因であり、第 7 章で詳細に説明します。
開閉装置の最も基本的な分類は、開閉装置が動作する電圧レベルによるものです。電圧レベルによって、必要な絶縁クリアランス、アークエネルギーレベル、機器の寸法、および適用される規格が決まります。業界標準の電圧分類は次のとおりです。
| 電圧クラス | 電圧範囲 | 代表的な用途 | 一次基準 |
| 低電圧 (LV) | AC1,000Vまで | ビル配電、モーター制御、産業用パネル | IEC 61439、IEC 60947、UL 508A |
| 中電圧 (MV) | 1kV～52kV | 一次流通、産業供給、REプロジェクト | IEC 62271-100 / -200 / -202 |
| 高電圧 (HV) | 52kV～800kV | 送電変電所、系統連系 | IEC 62271-100 / -203、IEEE C37 |
| 超高圧 (UHV) | 800kV以上 | 長距離 HVDC/HVAC 伝送バックボーン | IEC 62271 (特殊) |
表 3 — 電圧レベルによる開閉装置の分類
注記：「中電圧」と「高電圧」の定義は、標準化団体と地域の規約によって異なります。 IEC 用語では、HV は 1 kV を超えるすべての電圧を指しますが、「高電圧」(1 ～ 52 kV、専門家によって MV と呼ばれることもあります) と 52 kV を超える「超高圧」(EHV) はさらに区別されます。このホワイトペーパーでは、実務者の慣例として、LV ≤1 kV、LV ≤1 kV を使用しています。 MV = 1 ～ 52 kV。 HV = 52 ～ 800 kV。
電圧レベルを超えて、開閉装置は他のいくつかの重要な側面にも分類されます。
| 寸法 | カテゴリー |
| 断熱材 | 空気絶縁 (AIS)、ガス絶縁 SF₆ (GIS)、真空、オイル (レガシー)、固体誘電体 |
| エンクロージャのタイプ | 金属密閉形、金属クラッド形、キュービクル形、開放形（屋外） |
| 中断媒体 | エアブラスト、オイル、真空、SF₆、CO₂ / クリーンエア（新興） |
| 屋内/屋外 | 屋内開閉装置 (制御された環境);屋外開閉装置（耐候構造） |
| 固定 / 引き出し可能 | 固定取り付け型サーキット ブレーカー (コストが低く、柔軟性が低い) と引き出し式/引き出し式ブレーカー (メンテナンスが容易、活電交換が容易) |
表 4 — 開閉装置分類の追加寸法
低圧開閉装置は最大 1,000 V AC (または 1,500 V DC) のシステム電圧で動作し、エンドユーザーへの配電の最終段階をカバーします。 LV スイッチギヤは、スイッチギヤ カテゴリの中でユニット数が最も多く、文字通り数十億台のユニットが世界中の住宅、商業、産業用建物、データ センター、病院、製造施設に設置されています。電圧レベルが低いにもかかわらず、LV 開閉装置は単純ではありません。最新の LV システムは、大きな故障電流、複雑な高調波環境、高密度の接続負荷、そしてますます高度化する電力品質とエネルギー管理要件を管理する必要があります。
IEC 61439 で定義されている低電圧開閉装置および制御装置アセンブリ (LVSCA) には、通常、次の機能コンポーネントが組み込まれています。

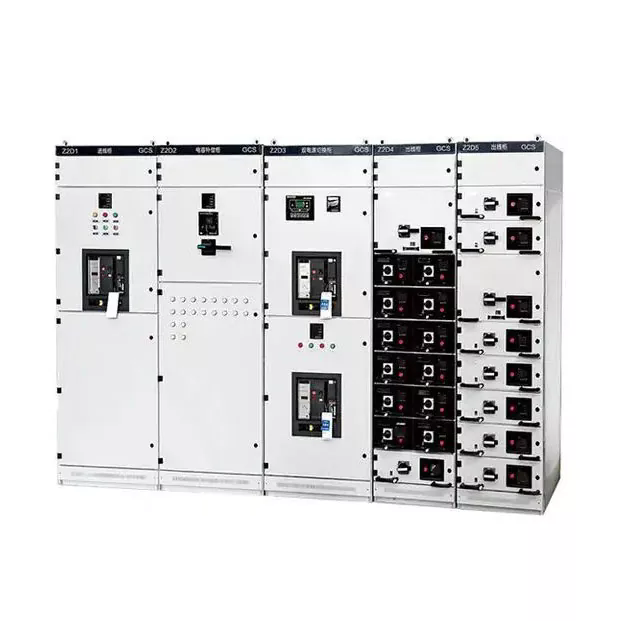

図1 — 低圧主配電開閉装置
IEC 61439 では、構造と機能特性に基づいて、いくつかのタイプの低電圧開閉装置および制御装置アセンブリ (LVSCA) を定義しています。
| パラメータ | 説明と代表値 |
| 定格電圧(Ue) | アセンブリの動作電圧。共通値: 230/400 V、400/690 V、1,000 V。 |
| 定格電流 (インチ) | 温度制限を超えずにアセンブリが流すことができる最大連続電流。範囲: 63 A ～ 6,300 A。 |
| 短絡耐量 (Icw) | ピーク耐電流および短時間耐電流。一般的な値: 25 kA、50 kA、80 kA (1 秒または 3 秒)。 |
| 遮断容量 (Icu / Ics) | サーキットブレーカーの究極 (Icu) およびサービス (Ics) 短絡遮断容量。設置場所で予想される最大故障電流を超える必要があります。 |
| 保護等級 (IP) | 屋内産業用の IP3X 最小値。 IEC 60529 に基づく屋外または過酷な環境向けの IP54 または IP65。 |
| 内部分離の形態 | IEC 61439 Forms 1 ～ 4b では、機能ユニットとバスバー間の分離が定義されています。より高い形式により、安全性と障害封じ込めが向上します。 |
表 5 — 低圧開閉装置の主要な技術パラメータ
中圧開閉装置は 1 kV ～ 52 kV の範囲で動作し、配電ネットワークの主なスイッチングおよび保護レベルを表します。これは、バルク送電変電所の二次端子、一次配電変電所、大規模産業施設、再生可能エネルギープラントの接続点、およびボックス型変電所内で見られます。 MV スイッチギアは、配電ネットワークの障害解決速度、保護の選択性、および運用の柔軟性を決定します。
MV セグメントは、SF₆ ガスの段階的廃止、デジタル保護と監視の統合、スマート グリッド アーキテクチャの需要によって推進され、開閉装置カテゴリの中で最も重要な技術変革を迎えています。
| 工事の種類 | 特徴と用途 |
| 金属密閉開閉装置 | すべての充電部は接地された金属筐体内に収められており、バスバー、スイッチング デバイス、およびケーブル接続用に別個のコンパートメントが設けられています。最新の屋内 MV 設置の標準 (IEC 62271-200)。 |
| 金属被覆開閉装置 | すべての充電部とコンパートメントの間に完全な金属製のバリアを備えたサブカテゴリ。最高レベルの内部障害封じ込め (IEC 62271-200 LSC2B)。 |
| キュービクル型開閉装置 | 非アーク耐アーク性のキュービクルパネルをラインナップ。より経済的ですが、アーク故障性能は低くなります。 |
| ガス絶縁開閉装置(GIS) | すべての活電部は、SF6 充填または代替ガスが封入された密閉エンクロージャに密閉されています。非常にコンパクトで、スペースに制約のある設置に適しています。 |
| 空気絶縁開閉装置 (AIS) | 金属筐体または開放構造内で空気断熱を使用します。設置面積は大きくなりますが、シンプルでコスト効率が高くなります。 |
リング メイン ユニット (RMU) は、都市および郊外の MV ケーブル システムの標準トポロジであるリング給電配電ネットワーク用に設計された、工場で密閉されたコンパクトな MV スイッチギヤ アセンブリです。 RMU は通常、2 つのリング フィーダ スイッチ ポジションと、保護デバイスを備えた 1 つ以上の変圧器フィーダ ポジションを提供します。

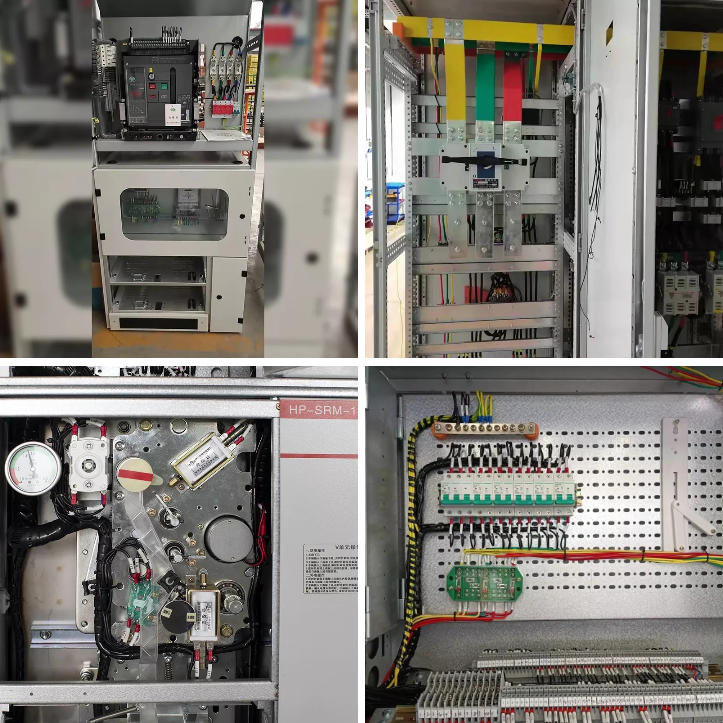

図2｜リングメインユニット（RMU）：配電網向けコンパクトMVスイッチギヤ
RMU には、次の 2 つの主要な絶縁バリエーションがあります。
| テクノロジー | 動作原理 | 主な利点 | 制限事項 |
| バキュームCB | 高真空遮断ボトル内でアークを急冷 | 長寿命 (10,000 回以上の操作)、ガス不要、コンパクト、メンテナンスの手間がかからない | ≤52 kV に制限 |
| SF₆CB | ガスの流れが加圧室内のアークを消滅させる | 高遮断容量、優れた絶縁性、コンパクト | 高い GWP (~23,500)、環境への懸念、ガス監視が必要 |
| エアブラストCB | 高圧空気でアークを消す | 有害ガスを含まないので屋外での使用に適しています。 | サイズが大きい、メンテナンスに手間がかかる、ほとんどが時代遅れ |
表 6 — MV サーキットブレーカー技術の比較
| パラメータ | 代表的な範囲/値 |
| 定格電圧 | 3.6kV、7.2kV、12kV、17.5kV、24kV、36kV、40.5kV、52kV |
| 定格通常電流 | 630A、1,250A、1,600A、2,000A、2,500A、3,150A、4,000A |
| 短絡遮断電流 | 12.5kA、16kA、20kA、25kA、31.5kA、40kA、50kA |
| 短時間耐性 | 通常、定格短絡電流で 1 秒または 3 秒 |
| 雷インパルス耐性 (LIWV) | 60 kV (7.2 kV クラス) ～ 250 kV (52 kV クラス)、IEC 62271-1 に準拠 |
| 作動機構 | スプリングチャージモーター (標準);手動またはソレノイドのオプション |
| 適用規格 | IEC 62271-100、IEC 62271-200、GB/T 3906、ANSI C37.20 |
表 7 — MV 開閉装置の技術仕様
高電圧開閉装置は 52 kV を超えるシステム電圧で動作しますが、一般的に使用される電圧は 72.5 kV、145 kV、245 kV、420 kV、および 550 kV です。この機器は、大規模送電ネットワークの重要なスイッチングおよび保護インフラストラクチャを形成します。これは電力システムの最高エネルギー層であり、発電センターと地域の負荷センターの間で長距離にわたって大量の電気エネルギーを輸送する役割を担っています。
HV 開閉装置の故障の影響は深刻です。主要な 220 kV 送電変電所の回路ブレーカーが 1 台故障すると、数百メガワットの発電または負荷が切断される可能性があります。 HV レベルでの故障電流による機器の損傷は、壊滅的な損害をもたらす可能性があり、多額の費用がかかる可能性があります。この文脈は、HV 開閉装置が満たさなければならない非常に厳しい性能と厳格なテスト要件を説明しています。
AIS テクノロジーでは、HV 開閉装置のコンポーネント (遮断器、断路器、接地開閉器、計器用変圧器) が屋外構造に設置され、空気が通電部とアースの間に絶縁を提供します。 AIS 変電所は、何十年にもわたって送信レベルのスイッチングの標準であり、そのシンプルさ、低コスト、保守と検査の容易さにより、今でも世界中で一般的です。
AIS 変電所は、安全なスペースを維持するためにかなりの土地面積を必要とします。一般的な 220 kV AIS 変電所には 1 ～ 3 ヘクタールのスペースが必要で、相間およびアースまでに数メートルのスペースが必要です。
GIS テクノロジーでは、すべての通電コンポーネントは、SF6 ガスが充填された密閉された円筒形アルミニウム筐体内に収容されます。 SF6 の優れた誘電特性により、相間およびアース間のクリアランスが大幅に削減され、変電所の設置面積が同等の AIS 面積の 10 ～ 15% に縮小されます。
GIS は、都市の地下変電所、海上プラットフォーム、高地、汚染のひどい工業地帯など、スペースに制約のある環境で好まれます。
図3｜高圧ガス絶縁開閉装置（GIS）送電変電所
ハイブリッド開閉装置は、複数の主要な機能 (サーキットブレーカー、断路器、アーススイッチ、変流器) を単一のコンパクトな SF6 充填モジュール内に統合します。これにより、AIS と GIS の間の中間的なフットプリントの削減が、両者の間のコストで実現されます。 HGIS は、完全な GIS ではコストが高すぎるブラウンフィールドの拡張や容量の追加で使用されることが増えています。
SF₆ パッファタイプまたは自発式サーキットブレーカーは、主流の HV テクノロジーです。接触形状とアーク制御の改善により動作エネルギーが削減され、大型の油圧/空気圧アクチュエータの代わりに信頼性の高いバネ作動機構が可能になります。 HV 用の段階的な SF6 代替品 (CO2/O2 混合物、真空遮断器) はまだ研究中であり、2026 年の時点で商業展開は限定されています。

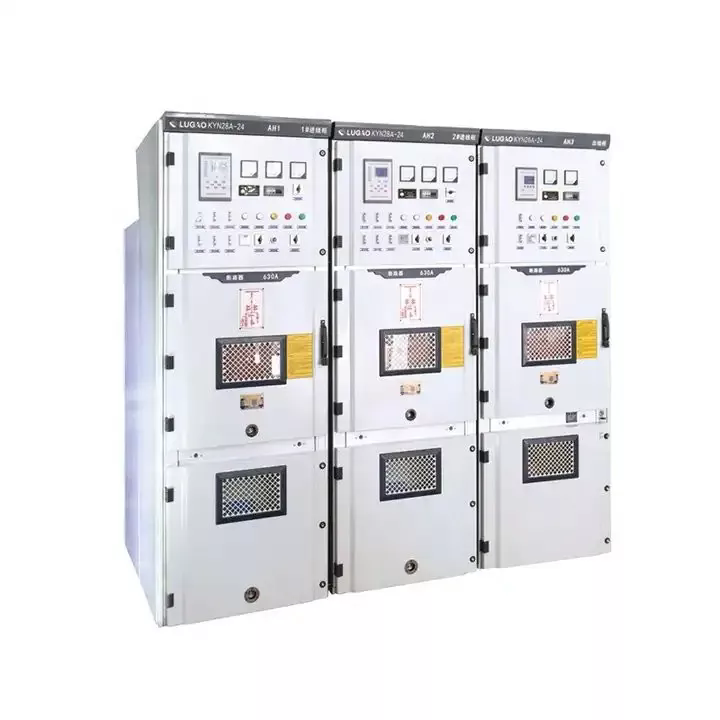

| パラメータ | Lugao HV 開閉装置の仕様 |
| 電圧範囲 | 3,600 V – 40,500 V (IEC 62271-1 電圧クラス定義に準拠) |
| 定格通常電流 | 最大4,000A |
| 短絡耐性 | 最大50kA（短時間耐1秒） |
| エンクロージャのタイプ | 完全に絶縁された金属密閉キャビネット。屋内および屋外の構成 |
| 断熱材 | 空気絶縁 (AIS) / 固体絶縁。 SF₆ 構成も利用可能 |
| 規格への準拠 | IEC 62271-100、IEC 62271-200、IEC 62271-1、GB/T 3906、ANSI/IEEE C37 シリーズ |
| 認証 | CE、ISO、CCC;サードパーティによる型式テスト済み |
表 8 — Lugao Power HV 開閉装置の技術仕様
負荷または故障電流によって回路ブレーカーの接点が分離すると、電気エネルギーによって接点間でプラズマ アークが維持されます。温度は 5,000 ～ 20,000 K に達し、消滅するまで完全な故障電流が流れます。ブレーカーの消弧能力、つまり自然電流ゼロで遮断する速度によって、遮断可能な最大故障電流 (遮断容量) と通過エネルギーが決まります。
遮断媒体、接点の形状、操作機構の設計により、ブレーカーの性能とメンテナンスの要件が決まります。
| 中くらい | 電圧範囲 | ブレーキングパフォーマンス | 環境への影響 | メンテナンス | 傾向 |
| 真空 | LV – 52kV | 素晴らしい | なし | 非常に低い | 成長する |
| SF₆ガス | MV – HV | 素晴らしい | GWP 23,500 ⚠ | 低（密閉） | 規制対象 ↓ |
| 空気(ACB) | LV | 良い | なし | 適度 | 安定した |
| 油（バルク） | MV（レガシー） | 良い | 火災の危険性 | 高い | レガシー ↓ |
| CO₂混合物 | MV-HV (開発) | 新興 | GWP ~1 | 未定 | 研究開発段階 |
表 9 — 開閉装置カテゴリ間の消弧媒体の比較
EU F-ガス規制 (EU 2024/573) は、2030 年から新しい MV 設備に対する SF₆ を段階的に廃止します。他の地域でも同様の規則が採用されています。業界の反応は次のとおりです。
⚠ 調達メモ
耐用年数が 20 ～ 30 年のプロジェクトの場合、SF₆ フリーテクノロジーを指定することで、早期の交換コストを回避できます。 Lugao Power の真空および固体絶縁 MV スイッチギヤは、準拠した将来性のある代替品を提供します。 Lugao エンジニアリングと協力して、最適な SF₆ フリー ソリューションを実現してください。
| パラメータ | 定義と重要性 |
| 定格電圧(Ur) | 開閉装置が連続的に動作できる最高のシステム電圧。設置時には最大動作電圧を超える必要があります。 |
| 定格短絡遮断電流 (Isc) | ブレーカーが確実に遮断できる最大故障電流。予想されるシステム障害電流を超える必要があります。 |
| 定格短時間耐力 (Icw) | 開閉装置の最大電流は、構造的損傷を与えることなく、定義された時間 (1 秒または 3 秒) にわたって流れることができます。 |
| 定格通常電流(Ir) | 負荷増加に対するマージンを備えた、熱制限内の最大連続負荷電流。 |
| 断熱レベル (LIWV / SIWV) | 雷インパルス耐性およびスイッチングインパルス耐性電圧。サージ保護と連携する必要があります。 |
| 内部アーク分類 (IAC) | IEC 62271-200 カテゴリ (A、B、AB) は、内部アーク故障の安全な封じ込めを定義します。 |
| サービス継続性の喪失 (LSC) | IEC 62271-200 LSC1/LSC2/LSC2B カテゴリは、メンテナンス中に隣接するベイに通電したままにするかどうかを定義します。 |
表 10 - 重要な開閉装置の技術パラメータ
| 標準 | 体 | 範囲 |
| IEC 62271-1 | IEC | HV 開閉装置と制御装置の共通仕様 - すべての電圧クラス。 |
| IEC 62271-100 | IEC | AC サーキットブレーカー — 主な MV/HV CB 標準。 |
| IEC 62271-200 | IEC | 1 kV ～ 52 kV の AC 金属密閉開閉装置 — MV アセンブリ。 |
| IEC 62271-203 | IEC | >52 kV 用のガス絶縁金属密閉開閉装置 (GIS) — 送電 GIS。 |
| IEC 61439-1 / -2 | IEC | LV 開閉装置アセンブリ - 設計検証と日常テスト。 |
| ANSI/IEEE C37シリーズ | IEEE | AC HV サーキットブレーカー (C37.04/06/09)、MV 開閉装置 (C37.20)、テストをカバーします。 |
| GB/T 3906 | SAC | 3.6 ～ 40.5 kV 金属密閉開閉装置の中国規格。 IEC 62271-200に相当。 |
| IEC 60947シリーズ | IEC | LV 開閉装置および制御装置 — ブレーカー、断路器、接触器のデバイス規格。 |
表 11 — 開閉装置に関する主要な国際規格
| ステップ | 活動 | 主な質問と成果物 |
| 1 | システム分析 | 短絡解析を実施/レビューします。各場所で予想される最大故障電流を決定します。 |
| 2 | 負荷と電圧の定義 | 該当する場合は、定格通常電流、システム電圧、電圧レギュレーション、OLTC 要件を定義します。 |
| 3 | テクノロジーの選択 | 電圧クラス (LV/MV/HV)、遮断媒体 (真空/SF₆/空気)、筐体タイプ (AIS/GIS/金属密閉)、屋内/屋外構成を選択します。 |
| 4 | 標準の定義 | 該当する規格を特定し、RFQ で必要な認証 (IEC、ANSI、CE、CCC、DNV など) を指定します。 |
| 5 | 保護調整 | リレー機能、時間と電流の調整、通信プロトコル (IEC 61850、Modbus、DNP3)、IAC/LSC 要件を定義します。 |
| 6 | 敷地条件 | 温度、高度、湿度、汚染、地震帯、屋内/屋外の設置を定義します。ディレーティングとエンクロージャの仕様を決定します。 |
| 7 | RFQと評価 | 技術仕様を発行します。入札を評価します: コンプライアンス、タイプテスト、配信、サポート、TCO。 |
表 12 — 7 ステップ開閉装置の仕様と調達プロセス
| 真空/固体絶縁MVスイッチギヤを選択してください… | 次の場合は SF₆ GIS を選択してください… |
| SF₆ は禁止または規制されています。将来性があり、環境リスクが低い。 MV ≤ 40.5 kV;メンテナンスの手間がかからない。屋内の好み | 敷地面積が大幅に制限されている。電圧 >40.5 kV;高度に汚染された屋外環境。メンテナンス間隔の延長。密閉性能 |
表 13 — テクノロジー選択ガイド: 真空/SI 対 SF₆ GIS
💡 重要な洞察
TCO 分析: 20 年の耐用年数にわたって、SF₆ MV 開閉装置の総メンテナンスコストと耐用年数終了コストは、真空/固体絶縁の代替品を 15 ～ 25% 上回ります (SF₆ 回収を含む)。コミットメントの前にこれを定量化することを強くお勧めします。
鹿高電力株式会社は、中国を拠点とする電気開閉装置、変圧器、ボックス型変電所の専門メーカーです。 Lugao は配電機器に重点を置き、低圧配電開閉装置から高電圧の金属密閉キャビネットに至るまで、全電圧範囲にわたる深いエンジニアリング専門知識を開発し、世界市場の公益事業会社、EPC 請負業者、産業運営者、再生可能エネルギー プロジェクト開発者にサービスを提供しています。
Lugao は、強力な OEM 能力、複数規格のコンプライアンス、および応答性の高い技術サポート チームと組み合わされた工場直接供給により、品質、コンプライアンス、および競争力のある価格を必要とする国際プロジェクトの優先供給パートナーとなっています。

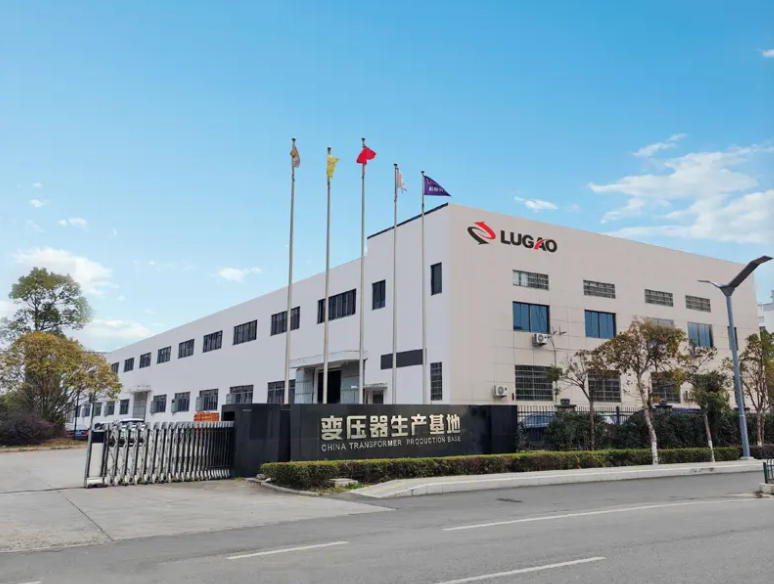

図4 — Lugao Power Co., Ltd.の製造施設
| 製品 | 電圧・電流レンジ | 規格 | 認証 |
| LV 主配電盤 (MDB) | 最大1,000V / 最大6,300A | IEC 61439-1/-2、GB | CE、ISO、CCC |
| LV モーター コントロール センター (MCC) | 最大1,000V / 最大4,000A | IEC 61439-4、IEC 60947 | CE、ISO、CCC |
| MV金属密閉開閉装置 | 3.6 kV ～ 40.5 kV / 最大 4,000 A | IEC 62271-200、GB/T 3906 | CE、ISO、CCC、型式試験済み |
| リングメインユニット（RMU） | 12kV～40.5kV | IEC 62271-200、IEC 62271-1 | CE、ISO、CCC、型式試験済み |
| 完全に絶縁された金属密閉キャビネット | 12 kV ～ 40.5 kV / 最大 4,000 A | IEC 62271-200 | CE、ISO、型式試験済み |
| 高圧開閉装置 | 3,600V～40,500V / 最大4,000A、50kA | IEC 62271-100/-1、ANSI C37 | CE、ISO、CCC、型式試験済み |
| カスタム/OEM スイッチギア | 顧客仕様ごと | IEC / ANSI / GB / BS (プロジェクトごと) | プロジェクト要件ごと |
表 14 — 鹿皓電力開閉装置の製品ポートフォリオ
Lugao Power の製造およびエンジニアリング業務は ISO 9001 の認証を受けており、品質管理システム (QMS) は、材料の入荷検査から製造プロセス管理、完成品のテスト、納品後のサポートまで、製品実現のすべての段階をカバーしています。 QMS には、設計レビュー、サプライヤー認定、校正済み試験装置の管理、不適合処理、および是正措置のための管理された手順が含まれています。
型式試験 — 認定されたサードパーティの高電圧試験研究所でプロトタイプユニットに対して実施 — 設計が指定されたすべての性能要件を満たしていることを検証します。 Lugao の標準製品ラインは、該当する IEC および GB 規格に従って型式テストされています。認定試験所 (KEMA、テュフ ラインランド、SGS、CPRI、CEPRI など) からの型式試験報告書は、事前資格認定文書パッケージの一部としてレビューに利用できます。
MV 開閉装置 (IEC 62271-200) の型式試験には次のものが含まれます。
| 定期テスト | 規格/合格基準 |
| 電源周波数耐性 | 定格絶縁レベルで電圧を 1 分間印加 - フラッシュオーバーや破壊的放電なし |
| 絶縁抵抗 | 2.5 kV または 5 kV DC でのメガーテスト。ベースラインおよび最小許容閾値と比較した結果 |
| 機械動作試験 | サーキットブレーカーと断路器の動作機構が循環しました。稼働時間と移動距離を測定 |
| 連動検証 | すべての安全インターロック (機械的および電気的) は、誤ったスイッチング シーケンスを防止することが検証されています。 |
| 保護リレーの機能テスト | 構成されたすべての保護機能はリレー設定に対してテストされます。トリップ時間は仕様に従って検証済み |
| 配線・制御回路の確認 | すべての制御および二次配線の導通、極性、および絶縁が承認された図面に対して検証されています |
| 外観および寸法検査 | すべてのコンポーネント、ラベル、バスバーのマーキング、および接続が承認された製造図面と照合して検証されています。 |
表 15 — 開閉装置の Lugao 電力定期テスト プログラム
品質へのこだわり
Lugao Power スイッチギヤの出荷にはすべて、完全な技術文書パッケージが同梱されています。これには、すべての測定値と合格基準を含む定期試験報告書、型式試験証明書リファレンス、材料証明書、試験装置の校正記録、寸法検査記録、完成図が含まれます。ご要望に応じて、第三者による検査と立会いによるFATを手配できます。
