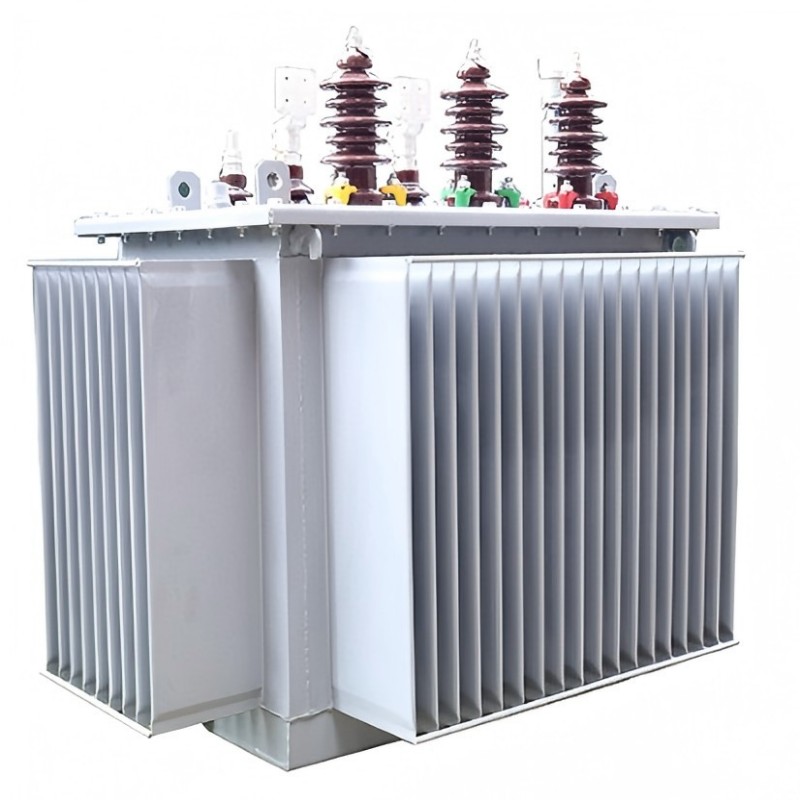

油入変圧器グリッドの電圧変換を処理することで送電と配電を支援します。基本的な動作原理はファラデーの電磁誘導の法則に基づいています。トランスは、一次巻線、二次巻線、およびそれらを接続する磁気コアで構成されます。動作中に交流が一次巻線を流れると、コア内に常に変化する磁場が生成されます。この変化する磁界により、二次巻線に電圧が誘導されます。 2 つの巻線間の巻数比によって、電圧が上昇するか下降するかが決まります。
コアは珪素鋼板を積層したものです。低抵抗率の磁気経路を形成し、渦電流とヒステリシス損失を削減します。巻線システムには一次巻線と二次巻線があります。正確なターン設計により、必要な電圧変換を実現します。オイルタンクには絶縁油が貯留されています。外部ヒートシンクにより放熱面積が増加します。保護システムには、オイル コンサバター、除湿器、圧力解放装置が備わっています。これらの部品は、さまざまな条件下での安全な動作を保証します。カスタマイズは特殊なアプリケーションで機能します。特殊なコンポーネントを使用したり、必要に応じてパーツを追加したり削除したりします。
昇圧トランスは、一次側から二次側に電圧を上げます。通常、二次巻線の巻数は一次巻線よりも多くなります。交流はより少ない巻数で一次巻線を通過します。コア内に交流磁束を生成します。この磁束は、巻数が増えるほど二次巻線に高い電圧を誘導します。昇圧変圧器により電圧を上昇させることができます。長距離の電力伝送が可能になります。
降圧変圧器は電力システムの終端に設置されます。正確な巻数比設計により電圧変換を実現します。一次側から二次側への電圧を下げます。それに応じて、二次巻線の巻数も少なくなります。送電網からの高電圧をユーザー アプリケーション用の低電圧に変換します。
グリッドの動作中、トランス電圧と電流を変化させながら周波数を一定に保ちます。送信電力はほぼ一定に保たれます。電圧が上昇すると、それに比例して電流も減少します。電圧が低下するとその逆が起こります。絶縁油は熱を効果的に放散します。また、内部コンポーネントを湿気や酸化から保護します。これにより、変圧器の寿命が大幅に延長されます。
