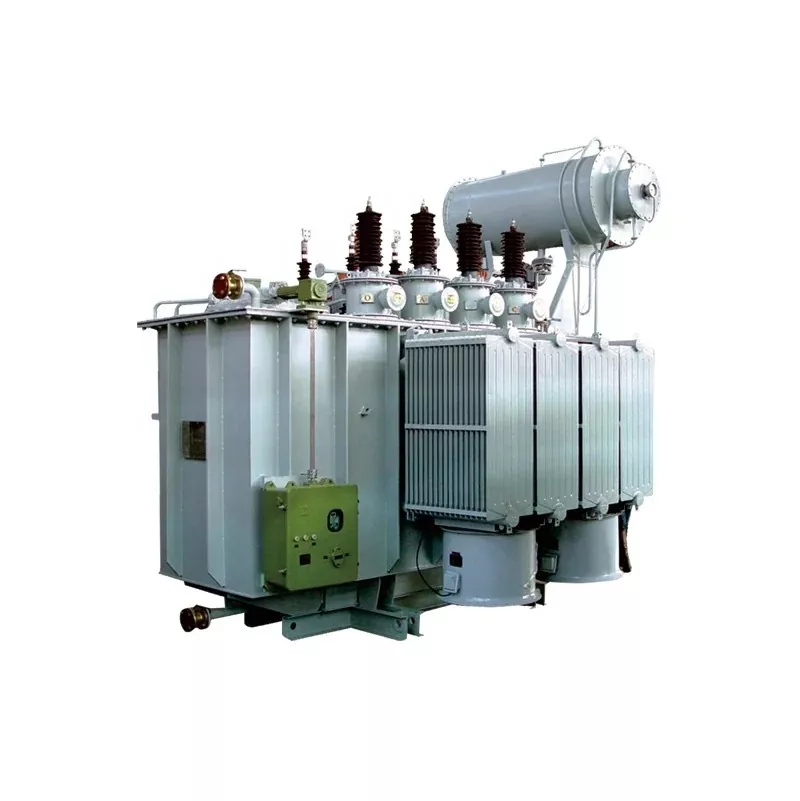

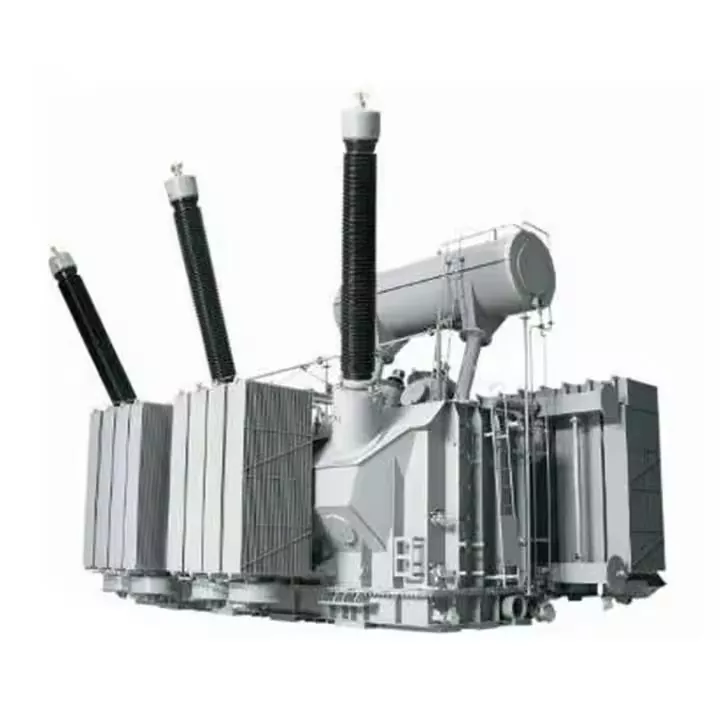

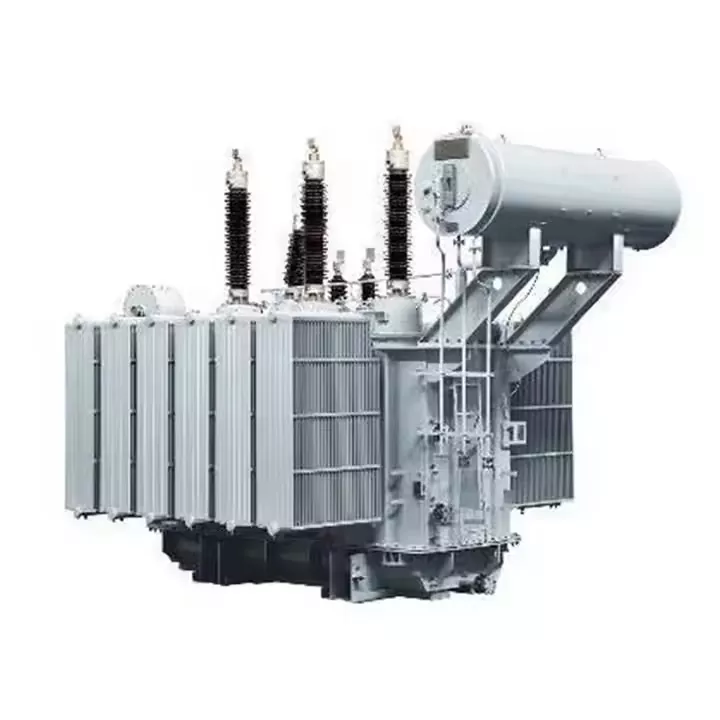

132kv 110kv 50mva 125mva 油入変圧器

中国のLugao工場で社内製造されている当社は、132kv 110kv 50mva 125mvaの油入変圧器のメーカーおよびサプライヤーとして認められており、生産のあらゆる段階を注意深く監視して品質と明確な価格を確保し、お客様に費用対効果の高いソリューションを提供しています。 132kv 110kv 50mva 125mva 油入変圧器は都市送電網の電圧変換と負荷管理を実現します。選択する容量は領域によって異なり、容量が大きいほど、ファンを追加してより強力な冷却が必要になります。筐体には動作中の過度の騒音を避けるための騒音低減装置が装備されており、Lugao Power Co., Ltdは設計において国際基準に厳密に従っており、各生産段階には専門的な品質管理機器が設置されています。生産ラインには専門的な品質検査機器が設置されています。生産ラインでは細部まで厳密に把握されており、中国製の良いイメージを構築しています。

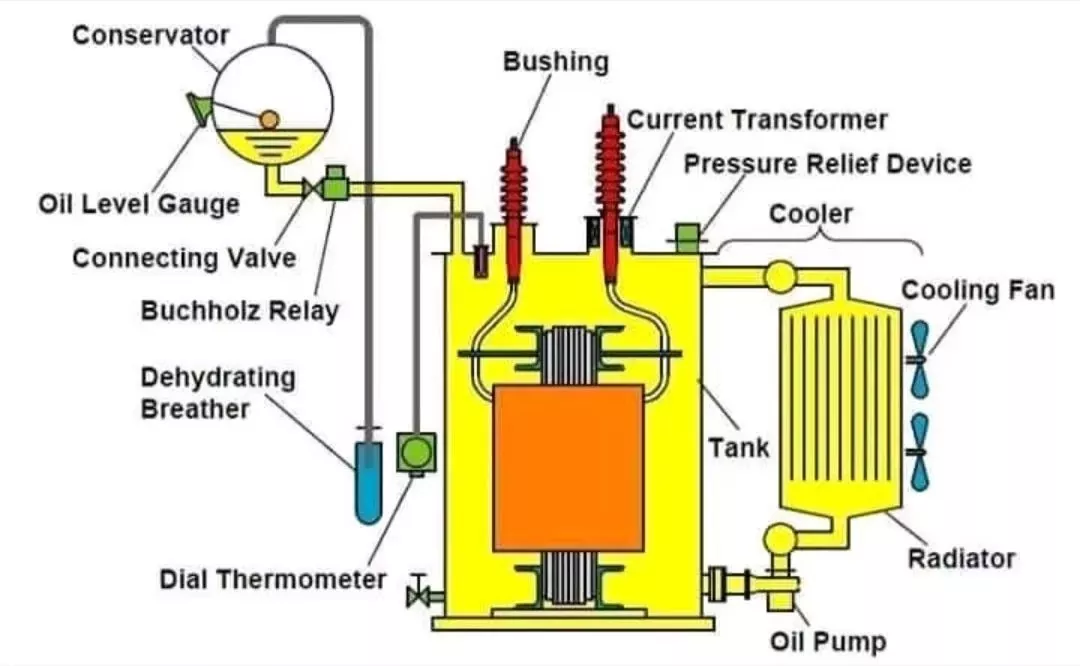

材料に関しては、132kv 110kv 変圧器は高透磁率のケイ素鋼板を使用しており、100% 銅巻です。冷却に関しては、50MVA の容量には 4 ～ 5 セットのファンが使用され、125MVA の容量には 8 セットのファンが使用されます。絶縁媒体は、容量性ケースと同様に、絶縁紙と合成エステル油の組み合わせです。油温と油面はセンサーによってリアルタイムに監視されます。のトランス圧力リリーフバルブやオイルフィルターなどの保護装置も装備されています。細部まで慎重な設計。50mva 125mva 変圧器は、冷却と絶縁に変圧器オイルを使用します。オイルはコアと巻線全体を浸し、より均一な熱放散を可能にします。オイルは加熱されると自然に対流し、局所的な過熱アラームを発生させることなく、巻線とコアによって生成された熱をヒートシンクに送ります。変圧器油はまた、高温分解下でアークを迅速に消し、電源からの故障の発生を抑制します。大容量変圧器のシェルは非常に高いレベルの保護を備えており、あらゆる種類の異常気象に対処し、外部汚染物質をブロックできます。

パラメータ

評価済み 容量 (クヴァ)	HV (kV)	HV タッピング 範囲	LV (kV)	ベクター- グループ	短い - 回路 インペンダ それから	無負荷 損失	負荷時  損失	無負荷 現在 (%)
6300	63 66 69 110 132 138 220 または その他	±8×1.25 % または他の人	6.3 6.6 10.5 11 33 69 または その他	YNd11 YNyn0 または その他	10-14	9.4	34	0.63
8000						11.2	40.4	0.63
10000						13.1	47.6	0.75
12500						15.4	56.5	0.53
16000						18.5	69.5	0.49
20000						21.8	84.2	0.49
25000						25.6	99.5	0.4
31500						30.4	120	0.4
40000						36.2	140.3	0.39
50000						42.6	174.3	0.39
63000						52	210	0.39
75000						60	238	0.49
90000						69	274	0.49
120000						85	328	0.46
150000						101	385	0.42
160000						105	404	0.42
180000						115	436	0.42
240000						144	539	0.4

動作環境：

1. 標準使用温度: -30°C ～ +40°C。温度が 40°C を超える場合は、ユニットを負荷軽減モードで動作させる必要があります。

2. 標準使用高度: 1,000 メートル未満。

3. 標準動作湿度: 日平均 ≤95%、月平均 ≤90%。

4. 取り付けるときは、傾斜角度が 15° を超えないようにしてください。

5. オイルレベルゲージ、油質、周囲環境を定期的に点検してください。

6. 油入変圧器は、可燃性エリア、電磁干渉ゾーン、および変圧器の動作に影響を与える可能性のあるその他の場所から遠ざけてください。

特徴

1. LUGAOは放熱性能に優れた132 kV、110 kV、50 MVA、125 MVAの油入変圧器を製造しています。変圧器油は、巻線とコアで発生した熱を素早く吸収し、熱交換器を介して循環させます。

2. 強力な断熱能力。絶縁油は内部放電を効果的に遮断します。

3.長寿命。変圧器油はコアと巻線を保護し、酸化を遅らせることができます。

4. 強い環境適応力。密閉されたオイルタンクは外部の不純物をブロックします。

5.LUGAOの変圧器は、安定した電力供給を確保するために、高品質の部品と材料を使用して製造されています。

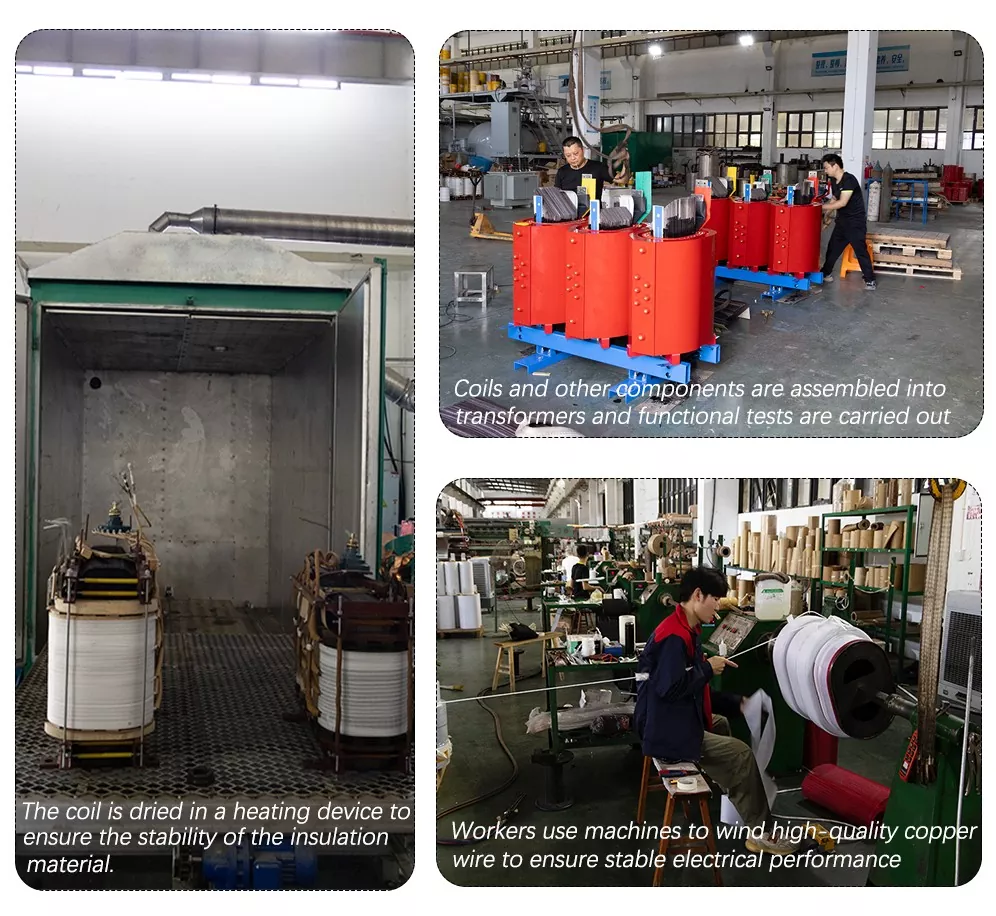

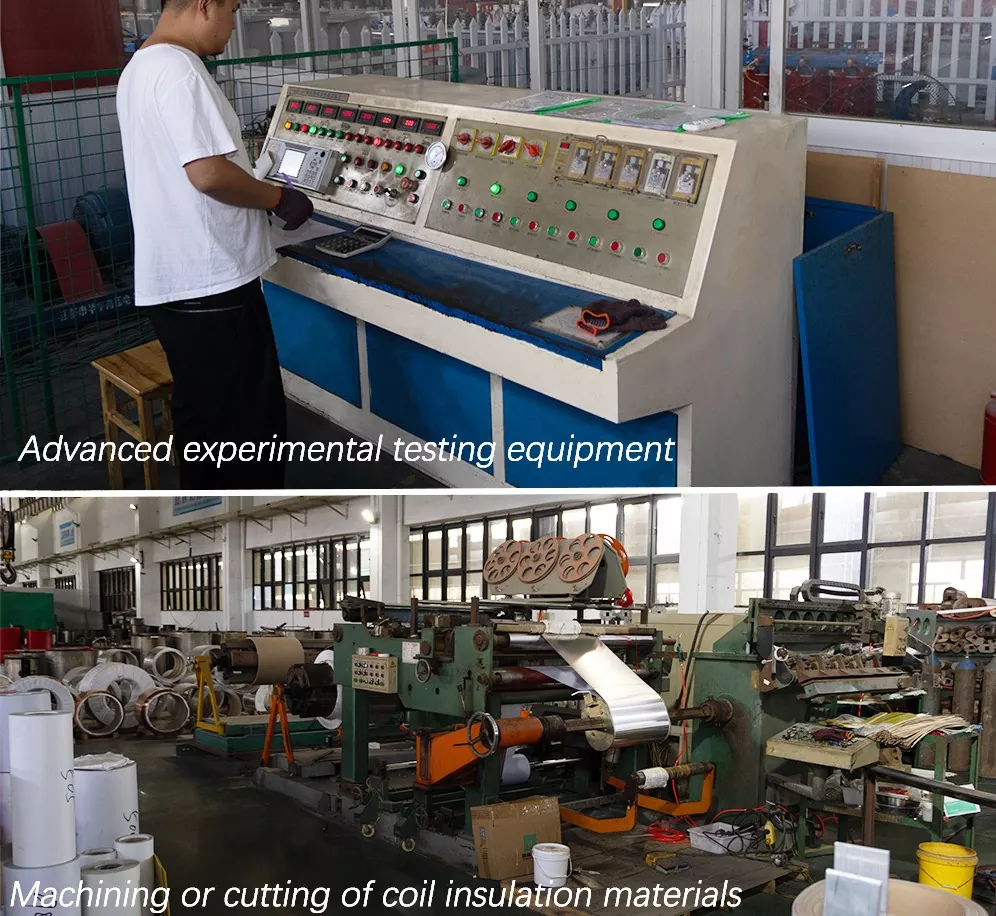

私たちの工場
