電気工学における数十年にわたる最前線の経験により、当社は開閉装置があらゆる配電ネットワークの重要なコアであることを認識しています。これは、システムの安全性と安定性を確保するための重要な接続ポイントおよび基本コンポーネントの両方として機能します。私たちの Lugao Electric は、この理解が私たちが開発するすべての製品に不可欠です。当社のポートフォリオは、堅牢なヨーロピアン スタイルから、権威ある認定を受けた高性能ソリューションの包括的な選択肢を提供します。低圧開閉装置細心の注意を払って設計された高電圧開閉装置まで。これらのソリューションは、さまざまな産業、商業、インフラストラクチャ アプリケーションの厳しい要件を満たすように設計されています。
MNS シリーズの設計は、低電圧配電の分野における成熟度と信頼性を反映しています。屋内開閉装置ソリューションとして、GB/T 7251.12-2013 規格への完全準拠を達成しており、厳格な型式試験によって実証されています。エンジニアリングの専門家は、柔軟な構成と拡張性における大きな利点により、このスイッチギアを一貫して支持しています。
定格パラメータ: コア仕様と考えてください: AC 400V 動作電圧、690V 絶縁、50Hz 周波数。メイン バスバーは 400 A ～ 1600 A に対応し、アセンブリ全体は 30 kA の短時間耐電流を誇ります。これは、ほとんどの一般的な障害シナリオに対して十分な強度です。
構造とレイアウト: キャビネットは 2.0 mm 冷間圧延鋼で作られており、耐久性に優れています。信頼性の高い接触を実現するために、水平バスバーを錫メッキ接合で上部に配置します。内部には固定ユニット、取り外し可能ユニット、引き出し可能なユニットが混在しており、実際のプロジェクトで求められる配線の柔軟性が得られます。
安全性重視: 保護レベルは IP41 に達します (これは、すべての工場出荷時のユニットに適用されます)。また、独立した接地バスバーも統合しています。これは、完全で信頼性の高い保護回路を形成するための重要な詳細です。
安定したパフォーマンスを確保するために、Shanghai People's や Chint などの信頼できるメーカーから供給される RMW1-2000/3 や NM1 シリーズ サーキット ブレーカーなどの主要コンポーネントを利用しています。コンポーネントの信頼性を基本的に重視することで、最終的な遮断性能と保護性能が保証されます。

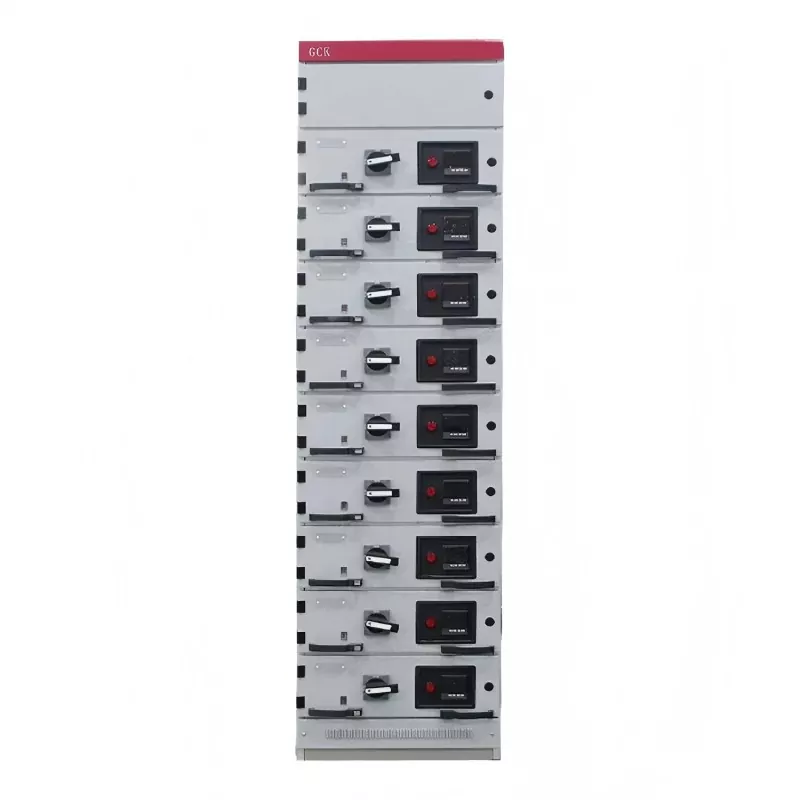

最近発売された当社の GCK シリーズは、ヨーロピアン スタイルの次のステップを表しています。低圧開閉装置検証された原理に基づいている一方で、容量と短絡性能の両方が拡張されており、2022 年に型式試験を受けて合格しています。
優れている点: 詳細を見る
容量の強化: メインバスバー電流は 2500A に達し、短時間耐久定格は 50kA (ピーク 105kA) です。つまり、需要が増大している場所向けに構築されています。
よりスマートなモジュラー設計: モジュラー内部構造 (E=20mm) を使用することで、引き出し可能なユニットとの優れた互換性が保証されます。水平バスバーは上部に沿って配置され、表面は裸の銅として維持されます。これは、接触抵抗を最小限に抑えるためのシンプルですが効果的な方法です。
耐久性の詳細: キャビネットはエポキシ粉体塗装と内部亜鉛メッキを施した 1.5 ～ 2.0 mm のスチールを使用しています。長期間にわたって腐食と戦うような仕上げです。接地については、M12 ネジを備えた充実した TMY-10×50mm バスバーにより、信頼できる導通が保証されます。
コア コンポーネントの選択には、定格 3200A、遮断容量 100kA の耐久性のある SHMWI-3200 ユニバーサル サーキット ブレーカーが含まれます。段階的な保護スキームが電源回路と制御回路に適用され、システムの遮断容量との正確な互換性が確保されており、これはその包括的で実用的な設計哲学を示しています。
当社の専門知識は低電圧に限定されません。当社は、同様に堅牢な製造および認証機能を提供します。高圧開閉装置、一般的な金属密閉モデルをカバーします。
これは古典的で信頼性の高いものですリング本体構成。主な仕様: 定格電圧 12kV、電流 125A、短絡遮断電流 31.5kA、転写電流 1700A。 SF6ロードスイッチと電流制限ヒューズを使用しています。さらに重要なのは、GB 3906 および DL/T 404 に完全準拠して、絶縁、温度上昇、短絡、IP 定格、開閉などのバッテリーの完全な型式テストに合格していることです。FLRN36-12D/T スイッチや XRNT1 ヒューズなどの主要部品を信頼できるサプライヤーから調達することで、ユニット全体が安定して調整された方法で動作することが保証されます。

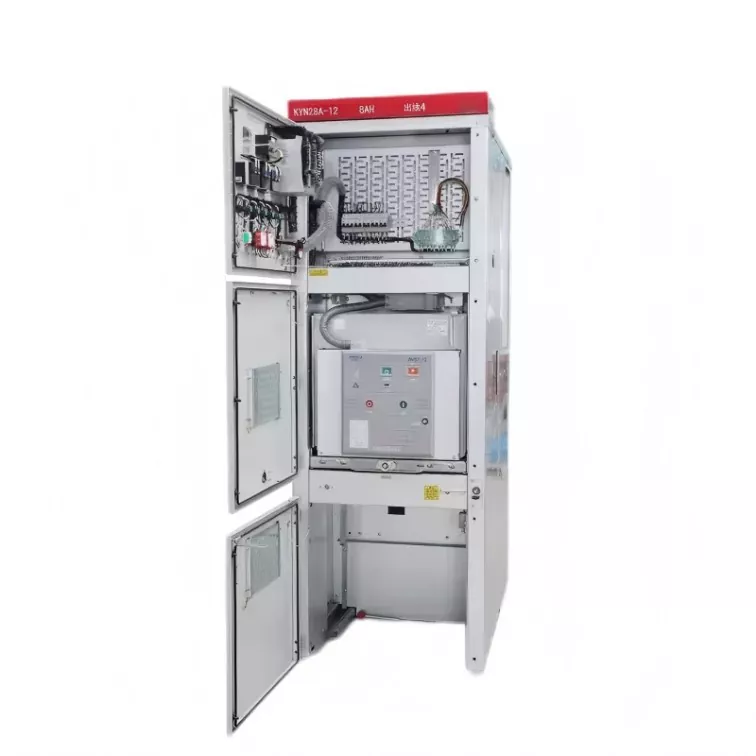

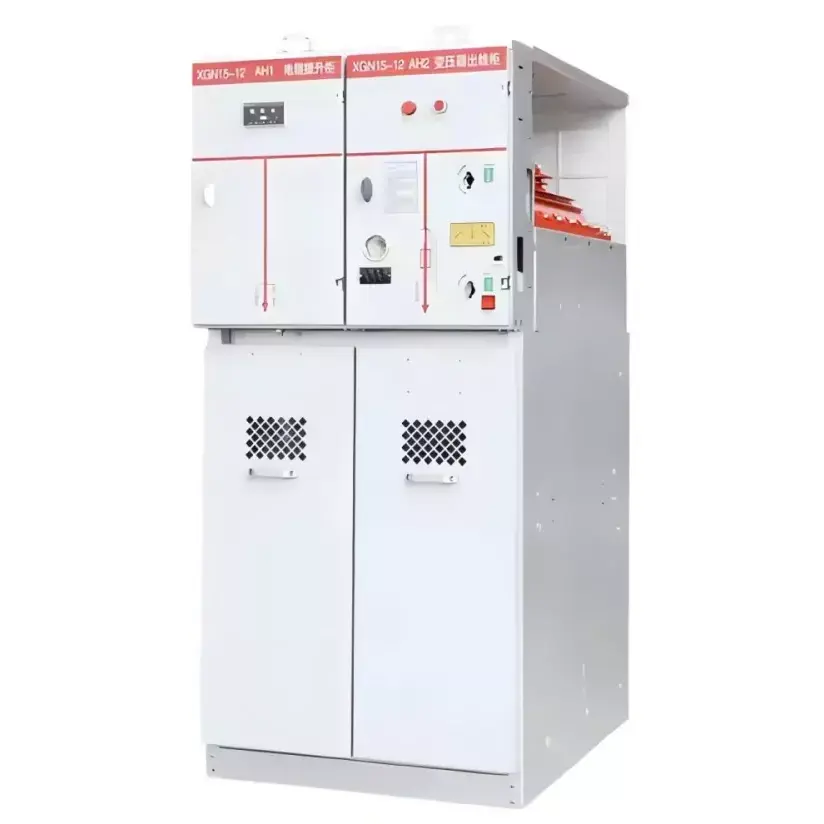

国際的なコンプライアンスが必要なプロジェクトの場合、鹿皓高電圧開閉装置モデル (KYN28-12、KYN61-40.5、XGN、HXGN、RMU タイプなど) には CE マーキングが付いています。 630A ～ 4000A の電流と最大 40kA の遮断容量を備え、EU EMC 指令 2014/30/EU および EN IEC 61000-6-2:2019 などの規格に準拠しています。
